單鏈DNA (ssDNA)分子在溶液中通常會形成螺旋結構，因此在將納米技術應用于ssDNA分析之前，拉伸ssDNA是極其重要的。材料制備研究方面的最新進展可以設計納米通道，使其能夠操縱、拉伸、排序和映射雙鏈DNA (dsDNA)分子，但是由于超短的持久性長度和潛在的非特異性相互作用引起的堵塞，導致在納米通道內無法拉伸ssDNA分子。鑒于ssDNA拉伸在基因組分析中的重要性，本文報告了一個ssDNA拉伸平臺：由石墨烯和六方氮化硼(h-BN)組成的二維平面異質結構，并表明ssDNA可以在夾在兩個相鄰石墨烯域(“納米通道”)之間的h-BN納米帶上拉伸。我們進一步證明，在偏置電壓下，拉伸后的ssDNA可以沿“納米通道”電泳運輸，從而便于控制/操作。當與現有的原子分辨率傳感器能集成時，異質結構平臺為在平面表面上測序DNA鋪平了道路。

Fig. 1 2D材料上的ssDNA動力學：石墨烯、h-BN及其平面內異質結構。(a)關于如何在平面內石墨烯/h-BN/石墨烯異質結構上自發拉伸ssDNA的說明。(b)石墨烯/h-BN邊界附近的ssDNA片段放大圖。(c-e) ssDNA在石墨烯/h-BN異質結構、石墨烯和h-BN上的模擬系統。(f)在模擬過程中，石墨烯/h-BN異質結構中在ssDNA 3.5 Å以內的原子數。(g) ssDNA與不同2D材料之間的范德華相互作用能(每個核苷酸)。(h) ssDNA(質心)在不同2D材料上的高度。

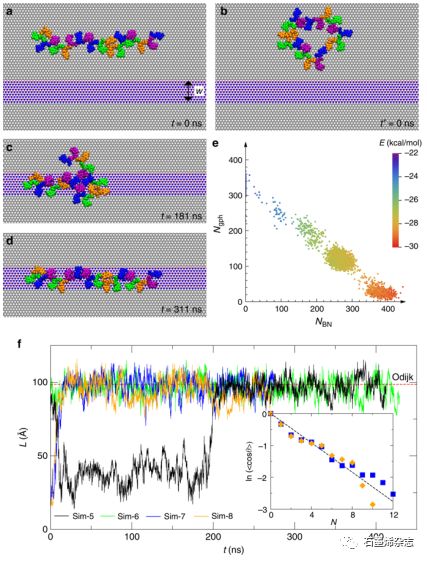

Fig. 2 在石墨烯/h-BN/石墨烯異質結構上模擬ssDNA運動。(a)石墨烯域上ssDNA的初始線性構象(Sim-5和Sim-6)。(b)石墨烯疇上ssDNA的初始環狀構象(Sim-7和Sim-8)。(c,d) ssDNA在181和311 ns處的構象(Sim-5)。(e)與ssDNA接觸的異質結構中原子數目的散點圖。(f)在所有四個模擬中，ssDNA的端到端距離。

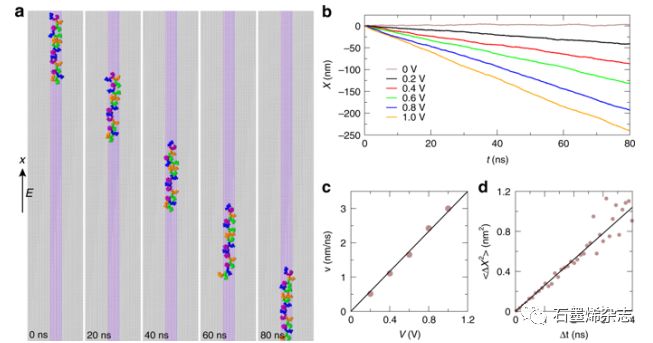

Fig. 3 ssDNA在石墨烯/h-BN/石墨烯異質結構上的電泳轉運。(a)不同時間ssDNA電驅動運動示意圖(V = 0.2 V)。(b) ssDNA在各種外部偏置電壓下的時變位移。(c)不同偏置電壓下ssDNA的平均速度。(d)當V = 0 V時，ssDNA在不同時間間隔的均方位移。

相關研究成果于2019年由美國紐約州約克鎮高地IBM托馬斯J.沃森研究計算生物中心Binquan Luan和Ruhong Zhou，發表在Nature Communication (https://doi.org/10.1038/s41467-019-12584-w )上。原文：Spontaneous ssDNA stretching on graphene and hexagonal boron nitride in plane heterostructures
