国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频

        基于MXene的異質結構因其獨特的性能而受到了廣泛的關注。在這里，我們使用密度泛函理論研究了典型的MXene Ti₃C₂T₂（T = O、OH、F；端基）和石墨烯的各種異質結構。我們發現這些異質結構的粘附能、電荷轉移和能帶結構不僅對表面官能團敏感，而且對堆積順序敏感。由于其與石墨烯的功函數差異最大，因此Ti₃C₂(OH)₂與石墨烯的相互作用最強，其次是Ti₃C₂O₂，然后是Ti₃C₂F₂。電子從Ti₃C₂(OH)₂轉移到石墨烯，但從石墨烯轉移到Ti₃C₂O₂和Ti₃C₂F₂，這導致單層石墨烯和單層MXene異質結構中石墨烯帶的狄拉克點移動。在雙層石墨烯和單層MXene的異質結構中，界面破壞了雙層石墨烯的對稱性；在AB堆疊雙層的情況下，電子轉移會產生界面電場，從而在K點處打開石墨烯帶中的間隙。這種內部極化增強了兩個石墨烯層之間的界面粘附力和內聚力。MXene-石墨烯-MXene和石墨烯-MXene-石墨烯夾心結構表現為兩個鏡像對稱的MXene-石墨烯界面。我們的第一性原理研究提供了對典型MXene和石墨烯之間相互作用的全面理解。

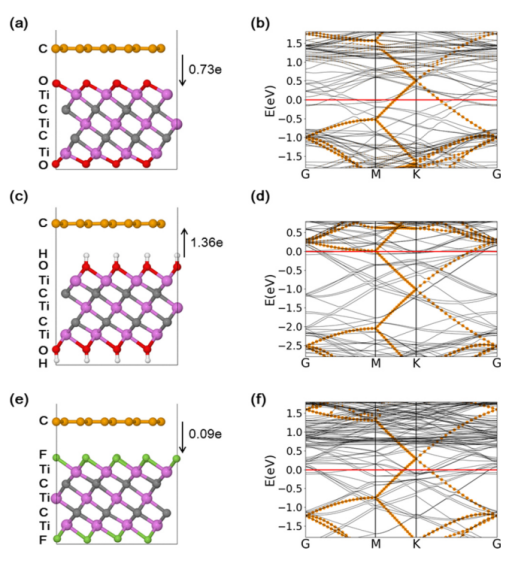

Figure 1. 優化的單層Ti₃C₂T₂_graphene異質結構的幾何形狀和能帶結構：（a,b）Ti₃C₂O₂_石墨烯；（c,d）Ti₃C₂(OH)₂-石墨烯；（e,f）Ti₃C₂F₂_graphene


Figure 2. （a）Ti₃C₂O₂_石墨烯（MO_G）、（b）Ti₃C₂(OH)₂_石墨烯（MOH_G）和（c）Ti₃C₂F₂_石墨烯（MF_G）界面的電子密度差

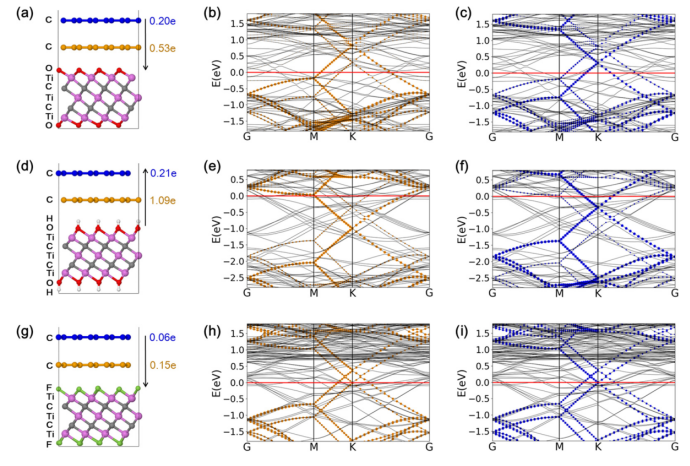

Figure 3. 使用AA堆疊雙層石墨烯（2GAA）優化Ti₃C₂T₂異質結構的幾何形狀和能帶結構:（a-c）Ti₃C₂O₂_2GAA；（d-f）Ti₃C₂(OH)₂_2GAA；（e-i）Ti₃C₂F₂_2GAA。


Figure 4. 具有AB堆積雙層石墨烯的Ti₃C₂T₂異質結構的優化幾何形狀和能帶結構:（a-c）Ti₃C₂O₂_2GAB；（d-f）Ti₃C₂(OH)₂_2GAB；（e-i）Ti₃C₂F₂_2GAB。

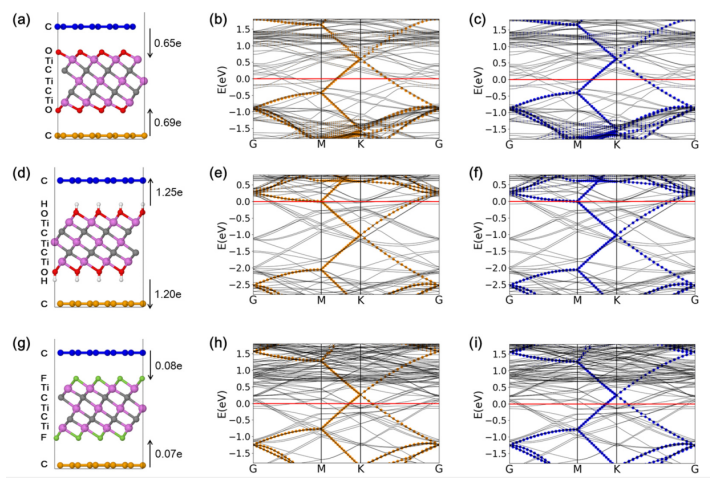

Figure 5. 石墨烯-Ti₃C₂T₂-石墨烯夾心結構的優化幾何形狀和能帶結構:（a-c）G_Ti₃C₂O₂_G；（d-f）G_Ti₃C₂(OH)₂_G；（e-i）G_Ti₃C₂F₂_G

       相關研究成果于2019年由加州大學De-en Jiang課題組，發表在PHYSICAL REVIEW B （DOI: 10.1103/PhysRevB.99.085429）上。原文：Interfacial and electronic properties of heterostructures of MXene and graphene。
