紙基壓力/應變傳感器具有在一次性產品中具有可穿戴功能的潛在廣泛應用。 在這項研究中，具有多孔微結構和堆疊微結構的碳化鉬-石墨烯（MCG）復合材料被制造在紙基材的頂部，以用作壓阻應變/壓力傳感器。 作為應變傳感器，這種基于紙張的設備不僅可以檢測施加應變的幅度和頻率，還可以檢測拉伸或壓縮變形的方向。 拉伸應變和壓縮應變的規格因子分別為73和43，其中包括檢測和識別人體運動的示例。 作為壓力傳感器，這種基于MCG的紙張設備通過區分七個鋼琴音符，對弱的壓力信號（例如聲音）具有很高的靈敏度。 我們的研究為開發具有獨特特性的紙質電子產品向實際應用提供了一種簡單的策略。
.png)

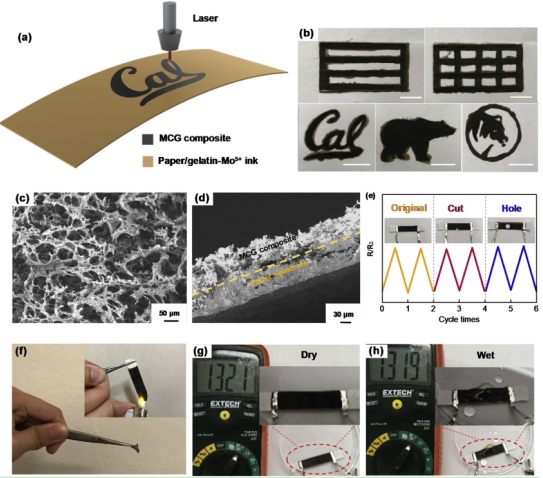

Figure 1 通過直接激光寫入工藝將碳化鉬-石墨烯（MCG）復合材料置于紙質基材上。(a) 在紙質基材上的MCG復合材料的制造過程示意圖，其中明膠-Mo5 +墨水在頂表面被紙吸收，并通過激光印刷工藝轉化為碳化鉬-石墨烯復合材料。

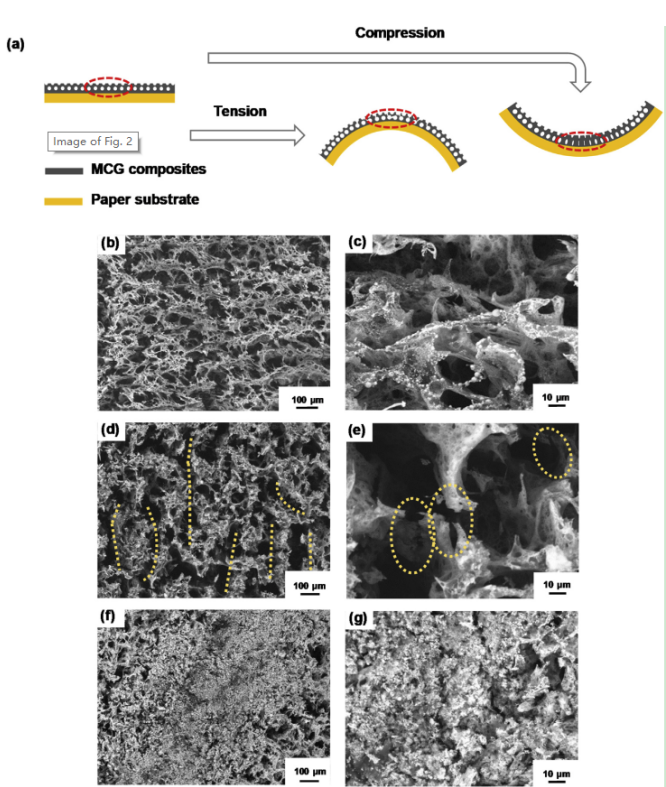

Figure 2. MCG/紙張傳感器的應變傳感工作機制：（a）MCG復合材料在拉伸和壓縮應變下多孔結構的示意圖；（b）和（c）中沒有施加應變、（d）和（e）中的拉伸應變下、（f）和（g）中的壓縮應變下，MCG復合材料的SEM圖
Figure 3. 拉伸/壓縮應變傳感結果的性能：（a）原型傳感器分別在拉伸和壓縮應變下的響應時間和恢復時間；（b）在0.24％拉伸應變下，MCG復合材料進行1000次循環的穩定性測試；插圖：放大波形；（c）MCG復合材料于0.15％壓縮應變下進行1000次循環的穩定性測試；插圖放大波形；（d）拉伸應變和（e）壓縮應變的應變系數測量

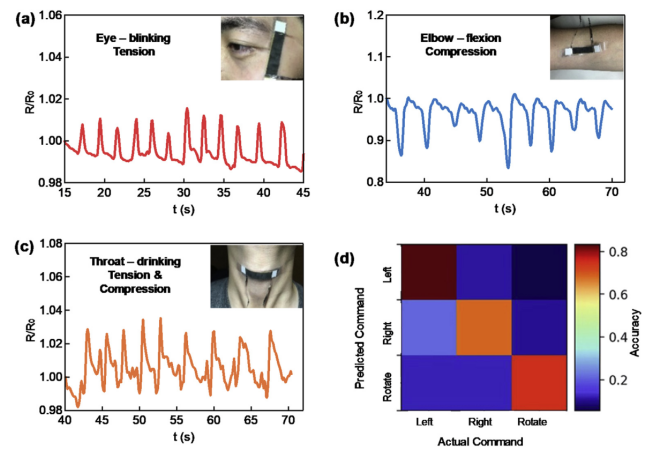

Figure 4. 演示為可穿戴應變傳感器，基于MCG的紙傳感器在檢測到以下情況時的電阻變化：（a）將傳感器安裝到眼睛的側面皮膚（插圖）來使眨眼動作大部分處于拉伸應變狀態；（b）將傳感器連接到肘部（插圖），使肘部的肌肉屈曲運動大部分處于壓縮應變；（c）通過將傳感器連接到喉嚨（插圖），在喉嚨上喝酒以產生拉伸和壓縮應變（主要是拉伸）；（d）原型傳感器的機器學習結果，通過說出“左”、“右”和“旋轉”并帶有100個訓練數據，檢測出沒有真實聲音的喉嚨運動
相關研究成果于2019年由加州大學伯克利分校Junwen Zhong課題組，發表在Carbon（https://doi.org/10.1016/j.carbon.2019.10.083）上。原文：Molybdenum-carbide-graphene composites for paper-based strain and acoustic pressure sensors。
