這里，用環保的葡萄糖作為封端劑通過快捷簡便的聲波化學途徑合成了納米錫酸鎘（CdSnO3）結構。為了優化產物的尺寸和結構，各種影響因素被詳細探究，例如超聲波，煅燒溫度和溶劑等因素。所有樣品均在超聲波探針下合成，時間均為30分鐘，但在不同功率條件下實現（24 KHz，18 KHz和12 KHz）。此外，采取了成熟的技術表征其性質和特性，比如純度，結構，形狀，光學、電學及表面特征。 通過電化學方法證實CdSnO3納米結構與典型石墨烯基復合納米材料的儲氫能力。基于測試結果，CdSnO3/石墨烯納米復合材料的儲氫能力高于初始CdSnO3納米結構。

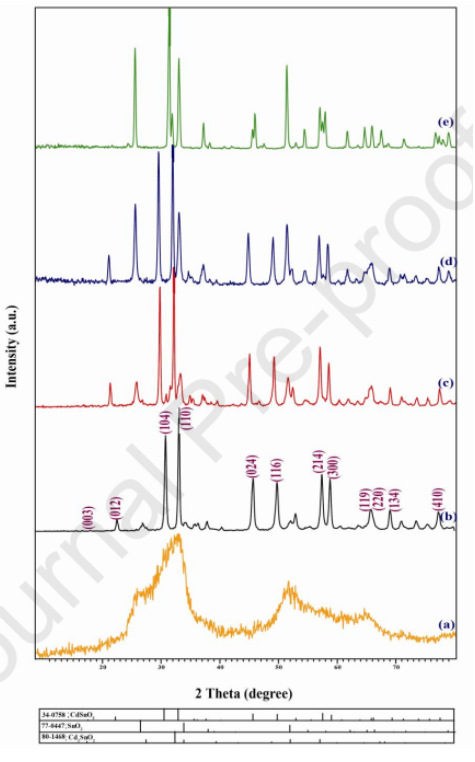

Figure 1. 在不同溫度下獲得CdSnO3納米結構的XRD圖。

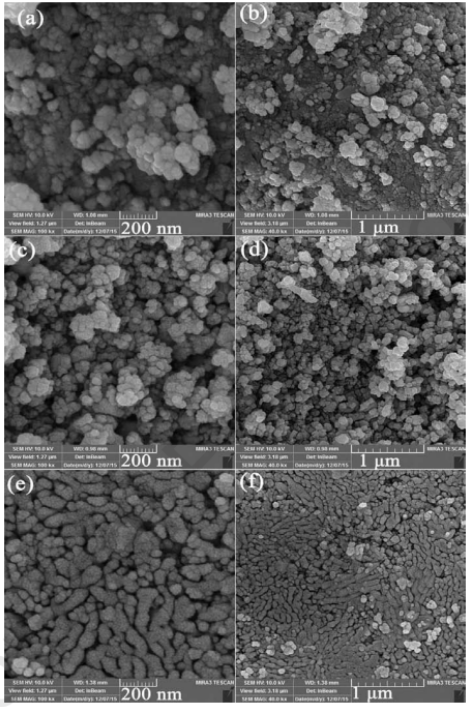

Figure 2. 超聲條件下于不同溶劑（水，甲醇和丙二醇）中獲得CdSnO3納米結構的SEM圖。

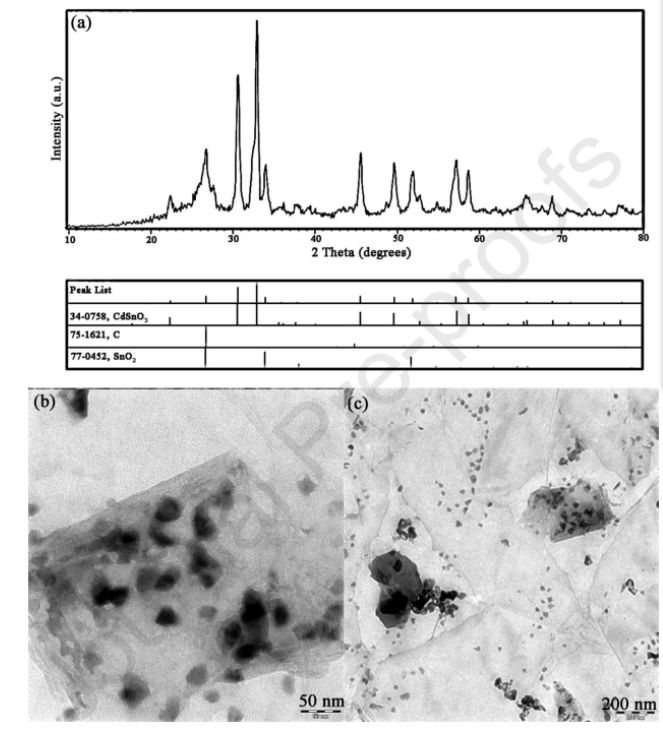

Figure 3. CdSnO3基石墨烯納米復合材料的（a）XRD圖和（b-c）TEM圖。

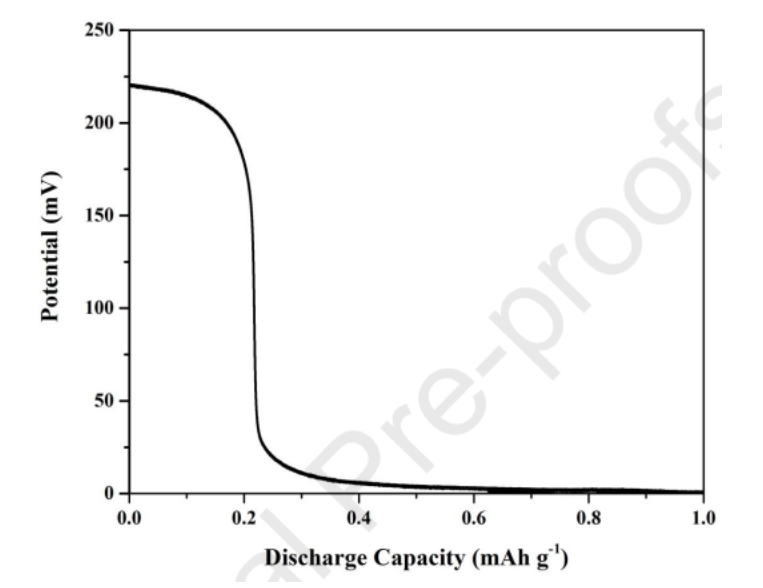

Figure 4.空白銅基底的儲氫容量曲線。

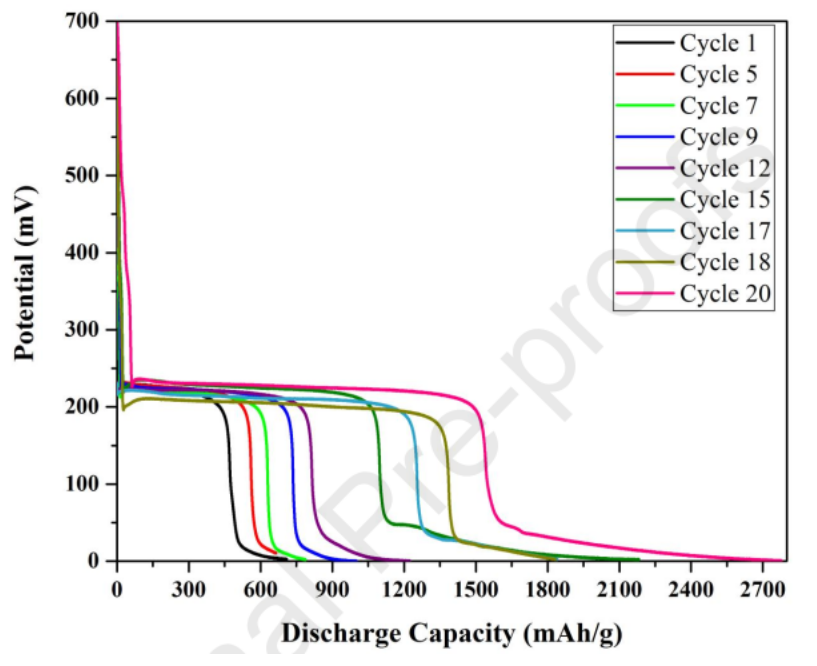

Figure 5. 在1 mA電流密度時，CdSnO3-石墨烯納米復合電極于不同循環圈數時的放電曲線。

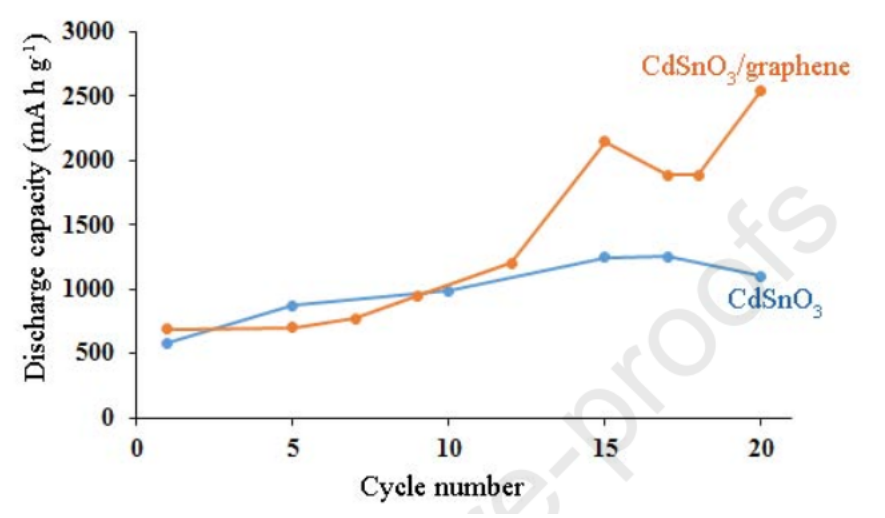

Figure 6. 最優CdSnO3納米結構及其石墨烯復合電極的循環性能比較。
該研究工作由伊朗Kashan 大學的Masoud Salavati-Niasari課題組于2019年發表在Ultrasonics Sonochemistry期刊上。原文：CdSnO3-graphene nanocomposites: Ultrasonic synthesis using glucose as capping agent and characterization for electrochemical hydrogen storage
