這里采用簡單的光化學還原方法，合成制備了還原氧化石墨烯（rGO）和金納米點（AuNDs，?1.5 nm）修飾rGO（定義為AuNDs-rGO），將其用于電化學生物傳感器。實驗結果表明，葡萄糖氧化酶（GOX）/rGO/Nafion/玻碳電極（GCE）的線性范圍是0.03-6.28 mM，信噪比（S/N）為3的情況下，其檢測限達0.03 mM，而GOX/AuNDs-rGO/ Nafion/GCE顯示出更寬的線性范圍（0.02至8.82 mM），更低的檢測限（0.02 mM）。 性能得以增強可能源于AuNDs的高催化活性。該研究工作證明了rGO/Nafion和AuNDs-rGO/Nafion復合材料有望成為一類新型電極材料用于生物傳感領域。

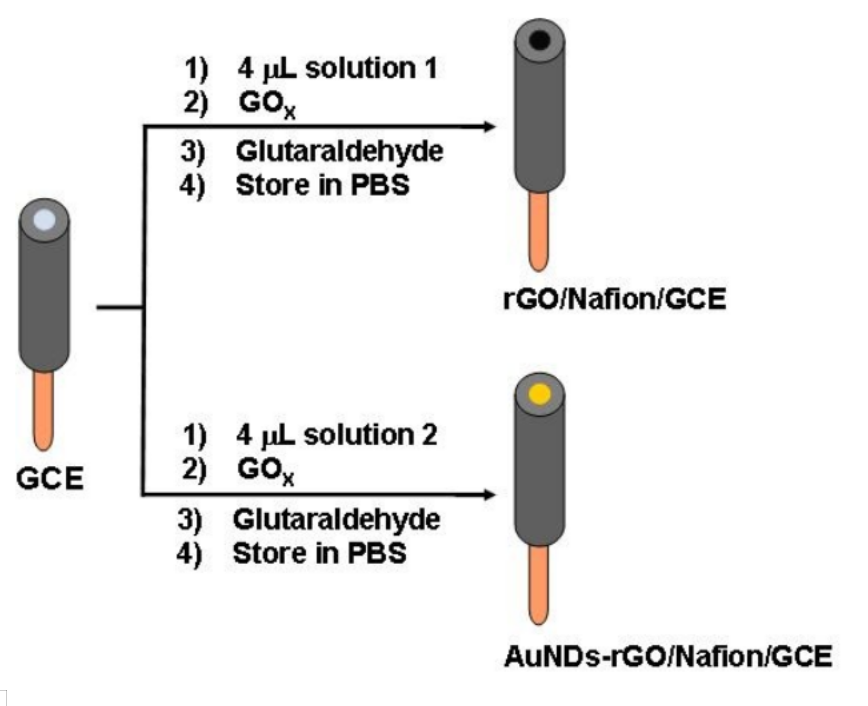

Figure 1.制備rGO/Nafion/GCE 或 AuNDs-rGO/Nafion/GCE基葡萄糖生物傳感器的制備示意圖。

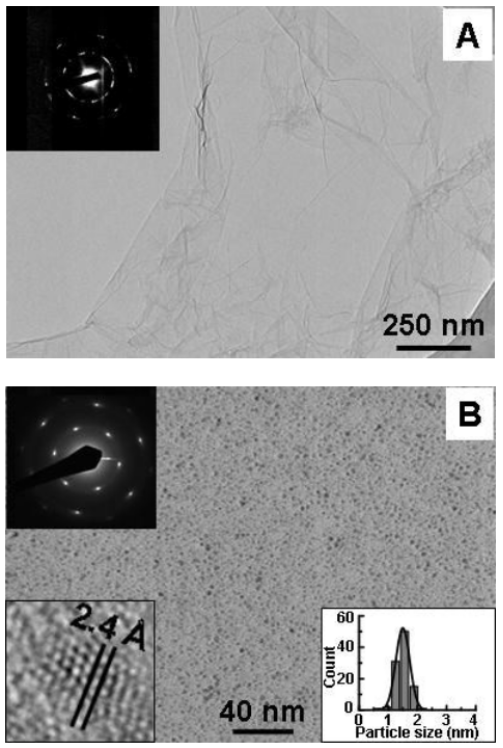

Figure 2. （a）rGO片的TEM圖，插圖為SAED圖，（b）AuNDs吸附在rGO上的的TEM圖，上插圖為SAED圖，左下插圖為HRTEM圖，右下粒徑分布圖。

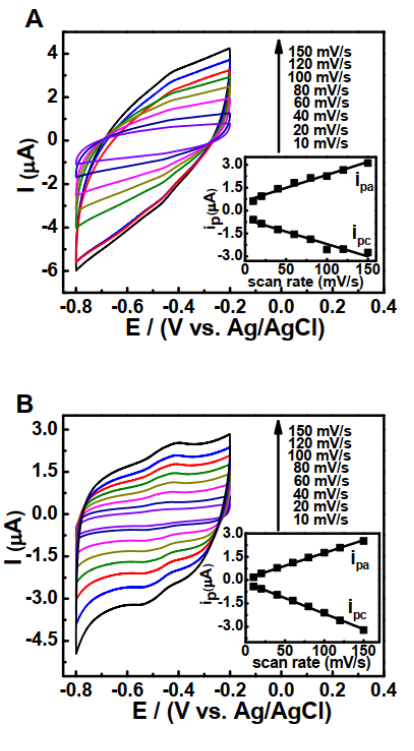

Figure 3. (a)GOx/rGO/Nafion/GCE， (b) GOX/AuNDs-rGO/Nafion/GCE 電極在不同掃速下的CV曲線，測試溶液：N2飽和的0.1 M PBS (pH 7.4)。

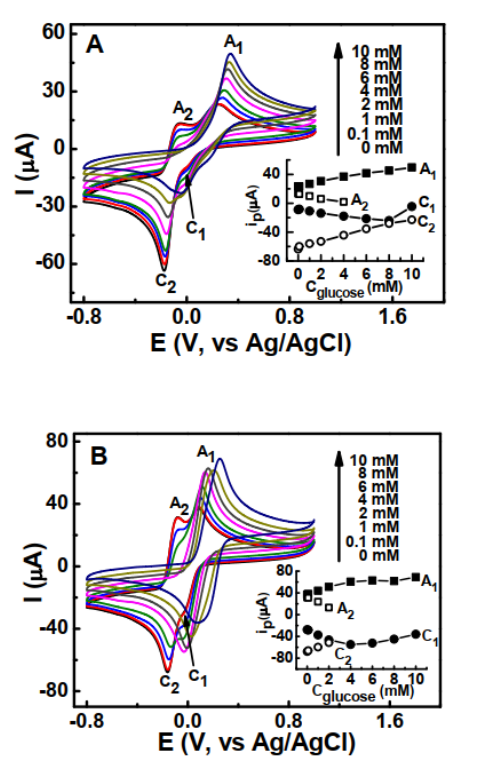

Figure 4. (a）GOx/rGO/Nafion/GCE， (b) GOx/AuNDs-rGO/Nafion/GCE 電極在一定掃速下不同葡萄糖濃度時測試的CV曲線，測試溶液：N2飽和的0.1 M PBS (包含3 mM對苯醌)。

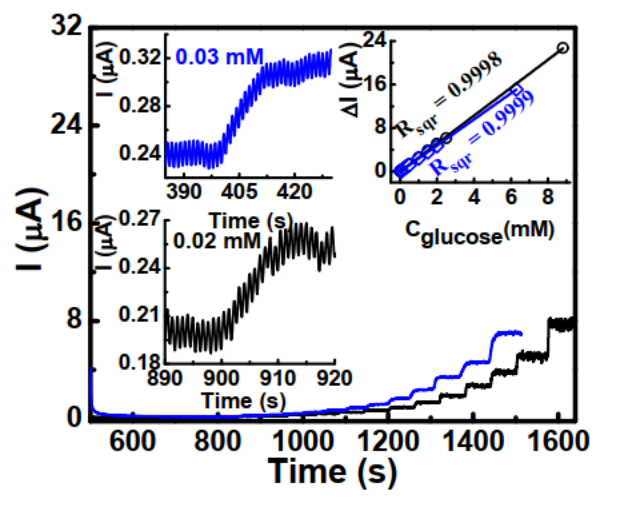

Figure 5. GOxrGO/Nafion/GCE和GOx/AuNDs-rGO/Nafion/GCE電極在持續滴加葡萄糖溶液時的安培響應曲線，測試電壓：0.35 V vs Ag/AgCl。上左插圖呈現了GOx/rGO/Nafion/GCE的檢測限為0.03 mM(S/N=3),而下左插圖呈現了GOx/AuNDs-rGO/Nafion/GCE的檢測限為0.02 mM,上右插圖呈現了對應的校正曲線。
該研究工作由香港城市大學Zhiyuan Zeng課題組于2020年發表在Analyst期刊上。原文：Electrochemical Biosensing Platforms on Basis of Reduced Graphene Oxide and Its Composites with Au Nanodots
