報告了在絕緣熔融石英襯底上原子精確的扶手椅石墨烯納米帶（GNRs）的光學成像和吸收光譜。這是通過控制宏觀對齊的GNRs上的光偏振來實現的，這極大地增強了絕緣基板上亞單層GNRs的光學對比度。在這項研究中，我們測量了7-扶手椅和9-扶手椅GNRs的線性吸收光譜，并且實驗數據與計算結果吻合。偏振光譜技術能夠對GNRs進行明確的光學鑒定，并提供了一種快速的工具來表征大面積上的轉移膜。

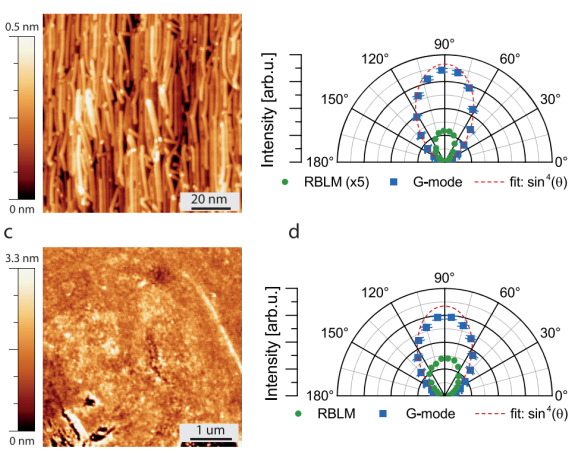

Figure 1. 轉移前后整齊的7-AGNRs的顯微鏡和光譜學表征。

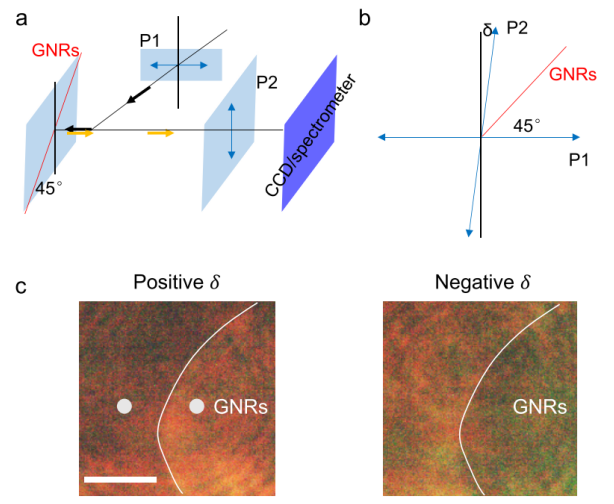

Figure 2. 在排列整齊的AGNRs中，偏振光譜技術的應用。

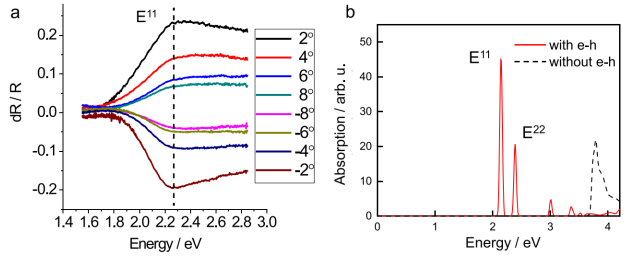

Figure 3. 7-AGNRs光吸收的實驗結果和理論計算。

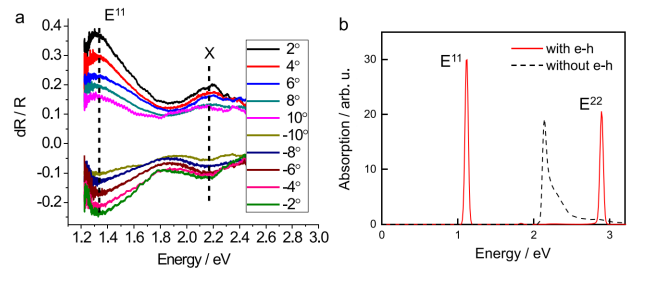

Figure 4. 9-AGNRs光吸收的實驗結果和理論計算。
相關研究成果于2020年由加州大學伯克利分校Feng Wang課題組，發表在Nano Lett.（doi.org/10.1021/acs.nanolett.9b04497）上。原文：Optical Imaging and Spectroscopy of Atomically Precise Armchair Graphene Nanoribbons。
摘自《石墨烯雜志》公眾號：
.jpg)
