石墨烯纖維（GF）是由單個單元的石墨烯及其衍生物制成的宏觀組裝的纖維材料。除了傳統的碳纖維之外，由可調節尺寸和規則方向的GF組成的石墨烯構建基塊有望產生極好的機械和傳輸性能，以及智能電子纖維設備和紡織品中的多種功能。在這里，GF的功能分為四個方面：制備、形態、結構性能相關性以及作為柔性和可穿戴電子設備的最新應用。介紹了用不同方法從石墨中制備GF的原理、實驗和關鍵，重點是工業可行的主流策略濕法紡絲。然后，提出了機械性能和運輸性能與結構之間的基本關系，包括高性能的高度壓縮結構和多功能的分層結構。基于結構性能公式的GF的發展促進了其功能應用，尤其是在電子設備中。最后，討論了GF可能推廣的方法和結構功能集成應用。

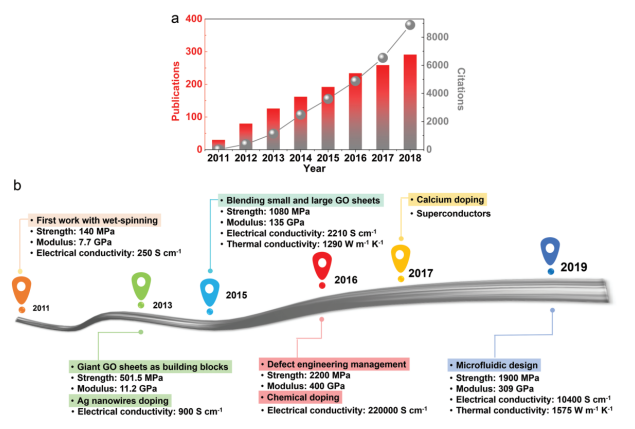

Figure 1. 自2011年被發現以來，有關GF，ISI Web of Science的年度出版物和引文數量以及關鍵問題。

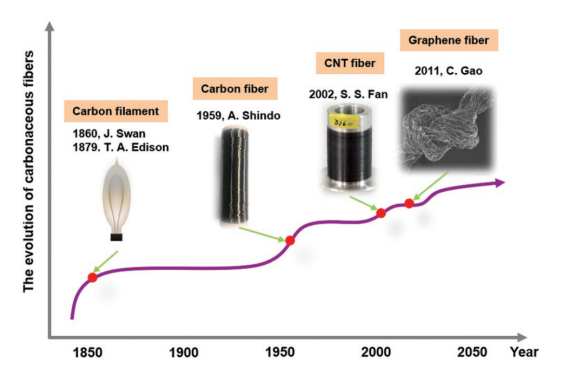

Figure 2. 碳纖維的演變

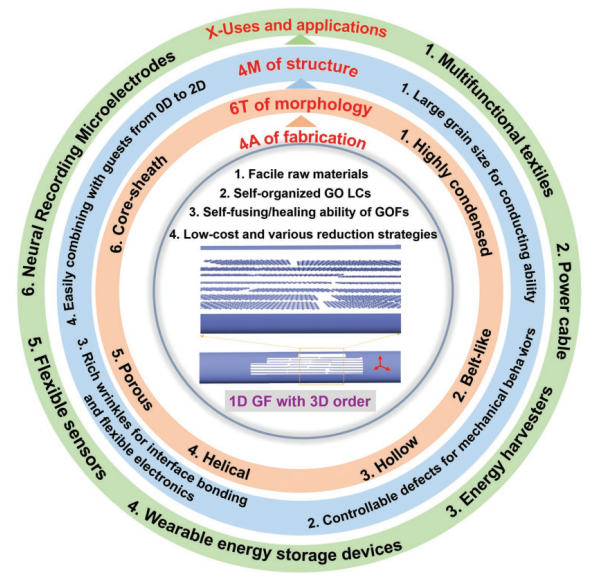

Figure 3. GF的眼圖，從預制到在柔性電子產品中開發的最新應用。

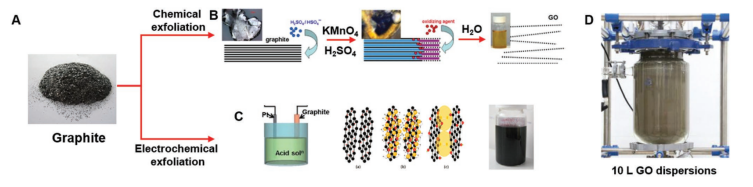

Figure 4.通過化學剝落法（B）和電化學途徑（C）從石墨（A）到GO的大量生產。D）GO通過化學剝離法制備的在水中的體積為10L的分散體。
Figure 5. A,B）具有不同質量分數（從5×10
-4到5×10
-3）的GO分散體的向列體積和偏振顯微鏡（POM）圖像。GO LCs的向列相、片層和手性相的C）POM圖像、D）示意圖和E）掃描電子顯微鏡（SEM）圖像。

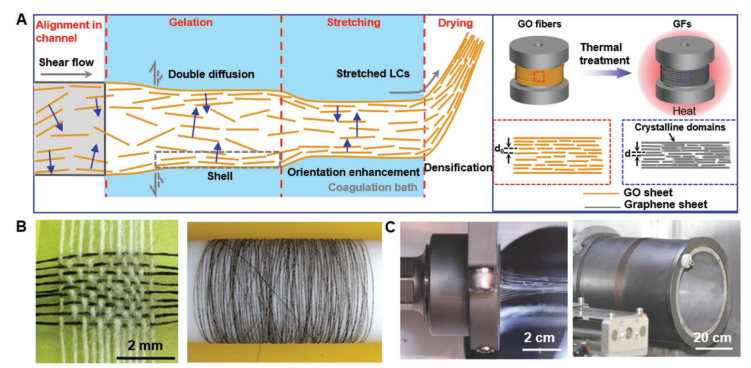

Figure 6. A）示意圖顯示了GO纖維在濕紡和熱處理過程中的演變。B）基于GF織物的SEM圖像。C）以連續方式生產的50絲GOF。
相關研究成果于2020年由浙江大學Chao Gao課題組，發表在Adv. Mater.（DOI: 10.1002/adma.201902664）上。原文：A Review on Graphene Fibers: Expectations, Advances, and Prospects。
摘自《石墨烯雜志》公眾號：
.jpg)
