在質(zhì)子交換膜（PEM）水電解技術(shù)中，開發(fā)用于酸性電解質(zhì)中氫釋放反應(yīng)（HER）的高效粉末催化劑對于氫的產(chǎn)生具有重要意義。在本文中，我們展示了基于石墨烯負(fù)載碲化釕納米顆粒（RuTe
2/Gr）在酸性介質(zhì)中用于HER的有效催化。可以通過簡便的微波輻射/熱退火方法輕松制備催化劑，并且發(fā)現(xiàn)正交晶狀的RuTe
2晶體錨固在石墨烯表面上。RuTe
2晶體和石墨烯載體的像差校正透射電子顯微鏡圖像證明了缺陷結(jié)構(gòu)。當(dāng)負(fù)載在惰性玻碳電極上時，該催化劑需要72 mV的超電勢便能驅(qū)動10 mA cm
-2的電流密度。還觀察到在酸性介質(zhì)中極好的催化穩(wěn)定性。在RuTe
2/Gr催化劑上，Tafel斜率為33 mV dec
-1，與Pt/C催化劑相似，表明了Volmer-Tafel機(jī)理。RuTe
2/Gr的高催化性能歸因于其在石墨烯表面的高分散性、高電導(dǎo)率和低電荷轉(zhuǎn)移阻力。該粉末催化劑由于其低成本和高穩(wěn)定性而在PEM水電解技術(shù)中具有潛在的應(yīng)用。

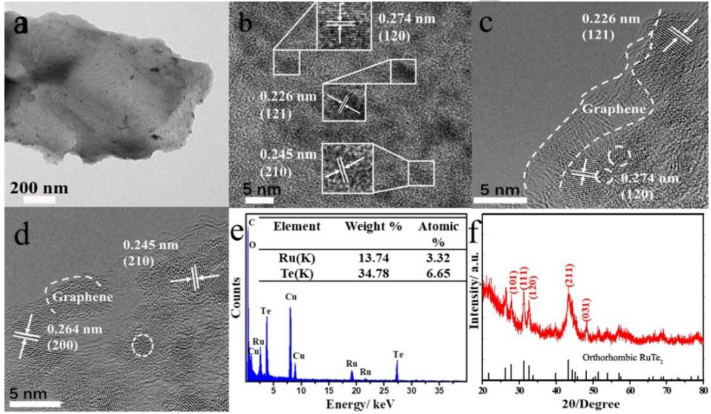

Figure 1. RuTe
2/Gr樣品的（a）TEM圖像、（b）高分辨率圖像、（c-d）像差校正的透射電子顯微鏡圖像、（e）EDS相應(yīng)的元素含量，以及（f）XRD圖案。

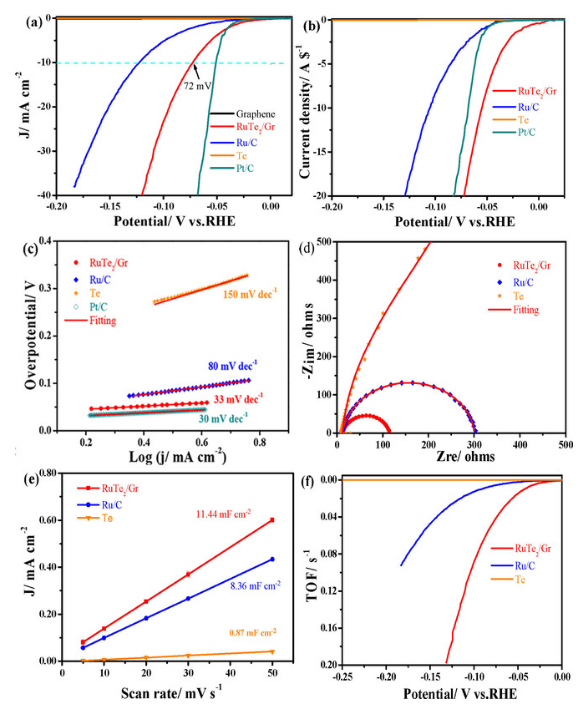

Figure 2. （a）通過在0.5 M H
2SO
4溶液（紅外校正）中的石墨烯、RuTe
2/Gr、Ru/C、Te和Pt/C催化劑的玻碳電極幾何面積歸一化的HER極化曲線。（b）HER極化曲線。（c）Tafel圖。（d）在80 mV電位下的奈奎斯特圖（vs. RHE）；（e）電容電流與掃描速率的線性關(guān)系圖。（f）TOF值。
Figure 3. （a）在0.5 M H
2SO
4溶液中，在1000 CV循環(huán)之前和之后的HER極化曲線以及在-0.072 V vs. RHE的固定電勢下的計時電流法曲線。（b）在0.5 M H
2SO
4溶液中的計時電流法測試期間，RuTe
2/Gr的制氫效率。

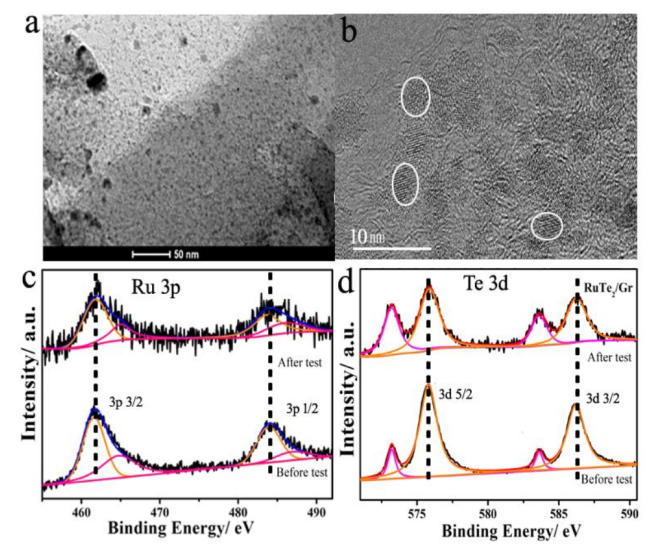

Figure 4. （a-b）HER測試后的TEM圖像，RuTe
2/Gr催化劑在HER測試之前和之后的高分辨率XPS光譜：（c）Ru 3p，（d）Te 3d。
相關(guān)研究成果于2020年由揚州大學(xué)Ligang Feng課題組，發(fā)表在Chem. Asian J.（doi.org/10.1002/asia.202000734）上。原文：An Efficient RuTe
2/Graphene Catalyst for Electrochemical Hydrogen Evolution Reaction in Acid Electrolyte。
摘自《石墨烯雜志》公眾號：
.jpg)
