氧化石墨烯（GO）膜在水性應(yīng)用（例如水處理）中的不穩(wěn)定性和低滲透性的局限性代表了其廣泛應(yīng)用的重大障礙。在本文中，我們描述了一種基于GO和MXene的新型復(fù)合膜的開(kāi)發(fā)和測(cè)試。GO/MXene膜的獨(dú)特異質(zhì)結(jié)構(gòu)在底物排斥和滲透性方面表現(xiàn)出協(xié)同效應(yīng)，其隨GO和MXene的相對(duì)比例而變化。由于其有利的二維（2D）層間通道和親水性，與參考GO膜（6.5 L m
-2 h
-1. bar
-1）在相同的實(shí)驗(yàn)條件下進(jìn)行比較，GO/MXene質(zhì)量比為1/4的復(fù)合膜（約550 nm）表現(xiàn)出更大的水通量（71.9 L m
-2 h
-1. bar
-1）。而且，復(fù)合膜在水中超過(guò)一個(gè)月，顯示出優(yōu)異的穩(wěn)定性。發(fā)現(xiàn)常見(jiàn)的小分子有機(jī)染料（NR、MB、CV、BB）的排斥率超過(guò)99.5％，并且在原水中的兩種代表性類型的天然有機(jī)物（HA和BSA）具有相似的優(yōu)異去除效率。與參比GO膜相比，GO/MXene復(fù)合膜的水通量更高，這主要?dú)w因于膜的層間間距適度增加和含氧官能團(tuán)的減少。

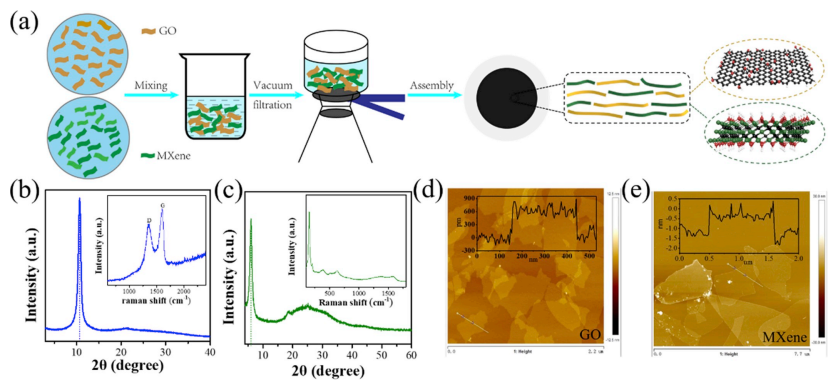

Figure 1. GO/MXene復(fù)合膜的制造工藝示意圖（a）。GO和MXene納米片的特性：GO（b）和MXene（c）的XRD光譜，插圖為相應(yīng)的拉曼光譜；GO（d）和MXene（e）的AFM分析。

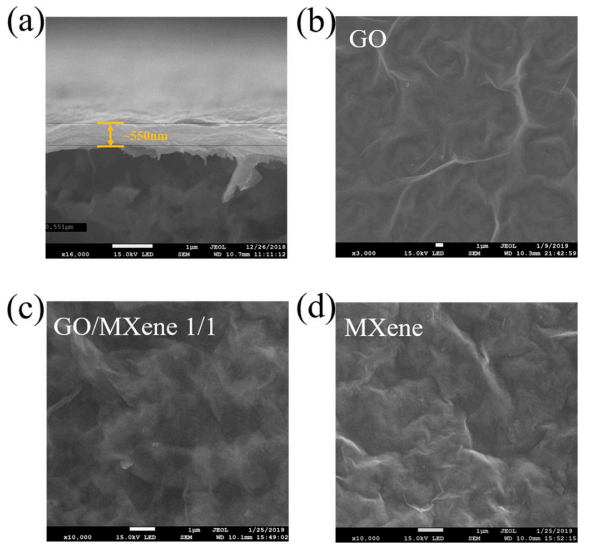

Figure 2. （a）質(zhì)量比為1/1的GO/MXene復(fù)合膜的橫截面，（b）GO的表面，（c）GO/MXene的表面和（d）MXene膜的SEM圖像（比例尺，1μm）。

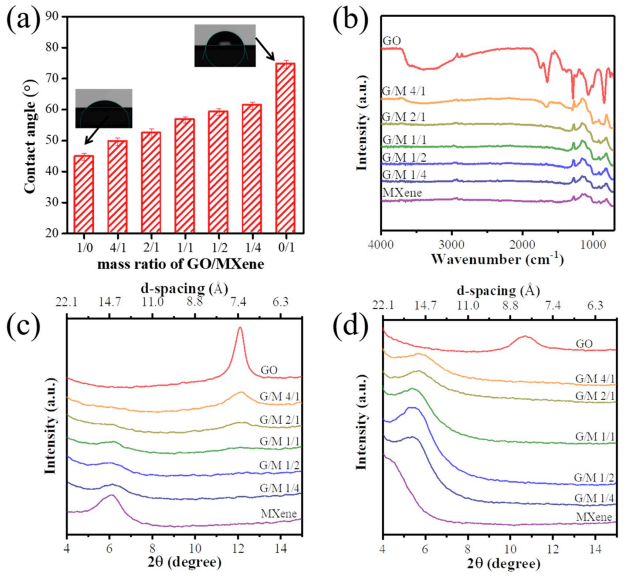

Figure 3. GO/MXene復(fù)合膜的理化特性：（a）水接觸角的變化；（b）隨著MXene含量的增加，GO/MXene膜的紅外光譜；隨著MXene含量的增加，GO/MXene膜在干態(tài)（c）和濕態(tài)（d）的XRD分析。

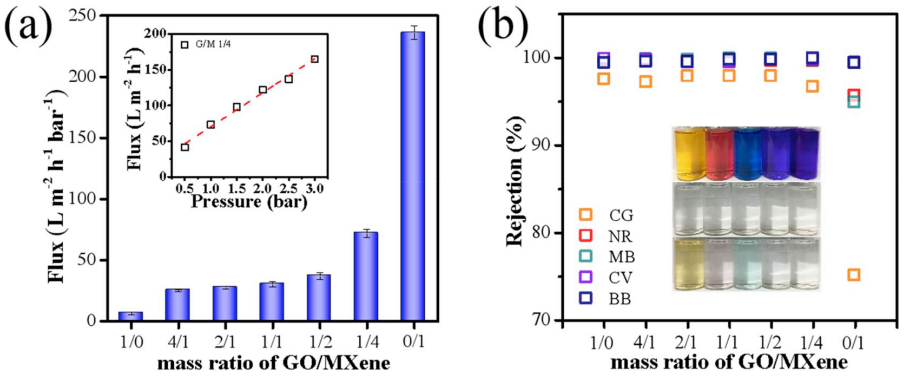

Figure 4. GO/MXene復(fù)合膜的過(guò)濾性能
相關(guān)研究成果于2020年由北京理工大學(xué)Kening Sun課題組，發(fā)表在Journal of Membrane Science上。原文：Two-dimensional MXene incorporated graphene oxide composite membrane with enhanced water purification performance。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
