氧化石墨烯（GO）一直被認為是有前途的多用途二維材料。但是，自支撐氧化石墨烯薄膜強度和柔韌性較差，這限制其大規(guī)模生產(chǎn)和長久耐用性。基于軟體動物殼中珍珠層分級結(jié)構(gòu)中的有機和無機成分之間的關(guān)系，受此啟發(fā)，構(gòu)建了自組裝層狀石墨烯基復(fù)合薄膜。該復(fù)合材料的有機相是在細菌生產(chǎn)γ-聚谷氨酸(PGA)的基礎(chǔ)上，通過環(huán)保和經(jīng)濟有效的方法制備而來。常溫下通過緩慢溶劑揮發(fā)法制備了GO、PGA和二價陽離子(Ca2+)復(fù)合薄膜，得到了珍珠層狀的層狀結(jié)構(gòu)。這些生物基納米復(fù)合薄膜顯示出極好的力學(xué)性能，這歸因于氫鍵與細菌產(chǎn)生的PGA以及離子與鈣離子(Ca2+)之間的協(xié)同作用。GO/PGA/Ca2+復(fù)合膜的強度為150±51.9 MPa，楊氏模量為21.4±8.7 GPa，比純GO膜分別提高了120%和70%以上。該工作為制備優(yōu)良機械性能的石墨烯基薄膜提供了合理的設(shè)計策略，可將其應(yīng)用于造紙，食品，飲料，顏料和制藥行業(yè)中廢水的過濾純化，以及功能性膜和表面涂層等。

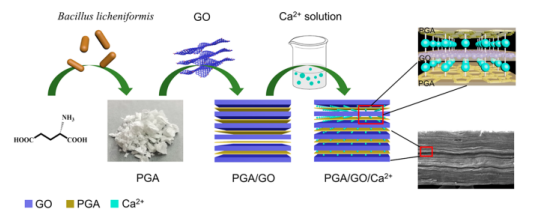

Figure 1. GO/PGA/Ca2+復(fù)合薄膜的制備示意圖。

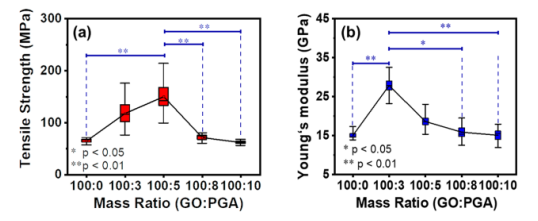

Figure 2. 在GO:PGA不同比例時，GO/PGA/Ca2 +納米復(fù)合材料的機械性能。納米復(fù)合材料（a）的拉伸強度和（b）楊氏模量。

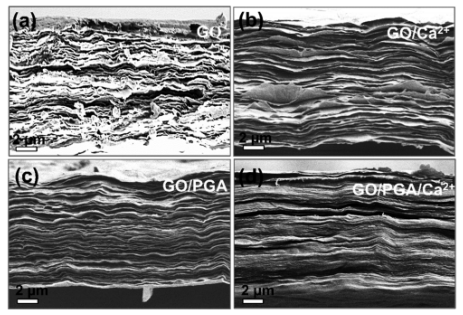

Figure 3. 珍珠狀薄膜的橫截面SEM圖像：（a）GO，（b）GO/Ca2 +，（c）GO/PGA和（d）GO/PGA/Ca2+復(fù)合膜。用Ca2 +溶液處理后，層狀結(jié)構(gòu)變得越來越致密。

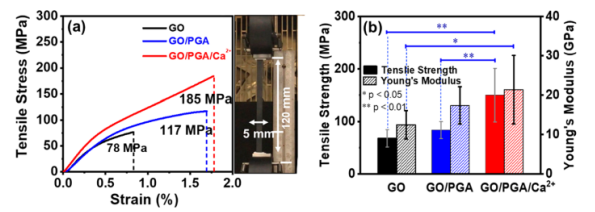

Figure 4. （a）通過單軸拉伸試驗得到的GO，GO/PGA和GO/PGA/Ca2 +復(fù)合膜的典型應(yīng)力-應(yīng)變曲線。（b）GO（黑色），GO/PGA（藍色）和G /PGA /Ca2+（紅色）復(fù)合薄膜的拉伸強度和楊氏模量特性。
該研究工作由中科大徐安武教授，荷蘭代爾夫特理工大學(xué)Marie-Eve Aubin-Tam和美國羅切斯特大學(xué)Anne S. Meyer合作于2020年發(fā)表在ACS Nano期刊上。原文：Bioproduced Polymers Self-Assemble with Graphene Oxide into Nanocomposite Films with Enhanced Mechanical Performance。
轉(zhuǎn)自《石墨烯雜志》公眾號
.jpg)
