通過近室溫組裝獲得高強度石墨烯薄片的努力由于石墨烯層的錯位而受阻，這種錯位會降低機械性能。雖然平面內拉伸可以減少這種錯位，但當拉伸釋放時，錯位又會重新出現。在這里，本文使用共價鍵和π -π鍵橋接石墨烯納米片，來永久凍結因拉伸引起的石墨烯薄片取向，從而將各向同性平面內薄片的強度提高到1.55 GPa，并同時具有較高的楊氏模量、電導率和重量標準化屏蔽效率。此外，拉伸橋接石墨烯片具有可擴展性，可以很容易地使用商用樹脂粘合在一起，而不會顯著降低性能，這為實際應用奠定了潛力。

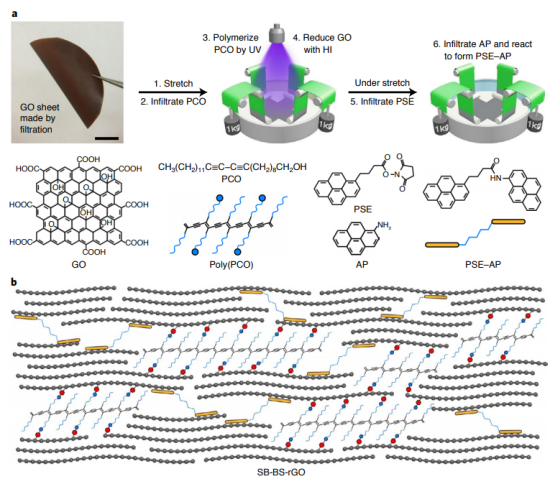

Fig. 1 SB-BS-rGO薄片的制造過程和結構示意圖。

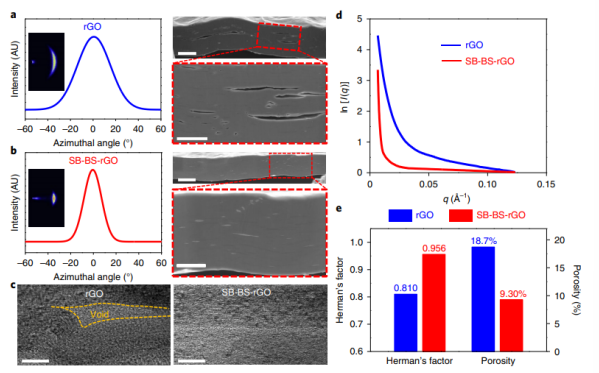

Fig. 2 rGO和SB-BS-rGO薄片的結構表征。

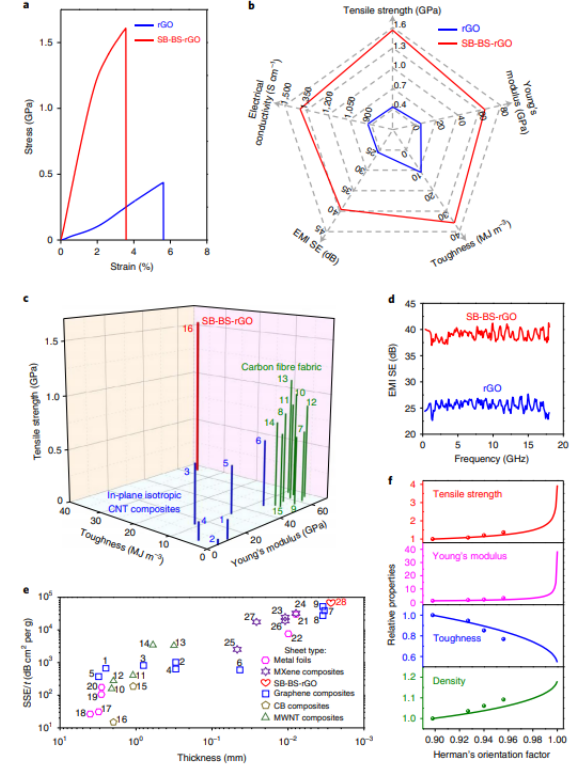

Fig. 3 rGO和SB-BS-rGO薄片的性能表征。

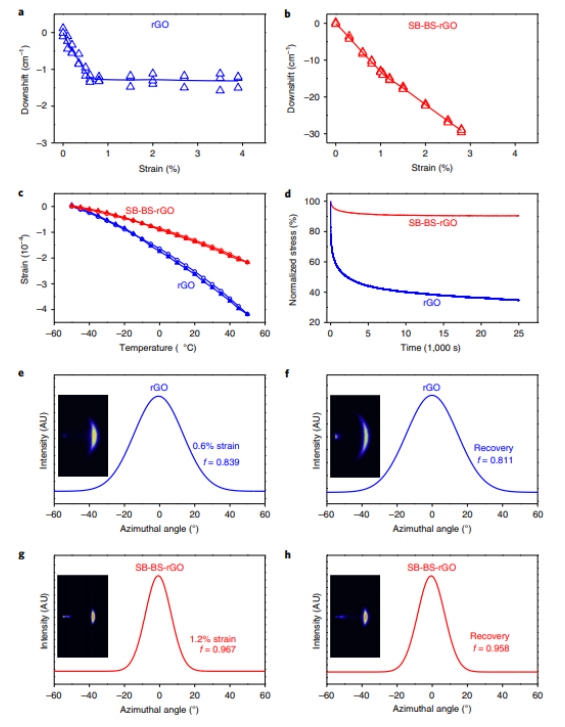

Fig. 4 rGO和SB-BS-rGO薄片的拉曼，熱膨脹，應力松弛和X射線衍射表征。

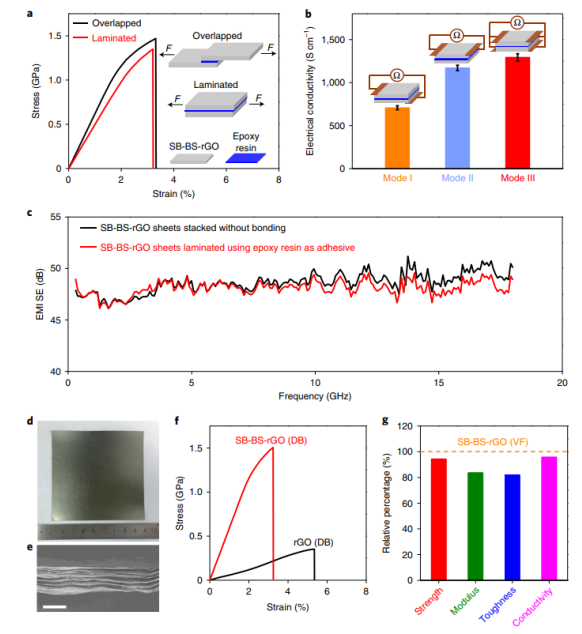

Fig. 5 通過DB鑄造制成的重疊和層壓SB-BS-rGO和SB-BS-rGO（DB）薄片的機械和電氣性能。
相關研究成果與2021年由北京航空航天大學程群峰教授與德克薩斯大學達拉斯分校Ray H. Baughman合作，發表在Nature Materials（https://doi.org/10.1038/s41563-020-00892-2）上。原文：High-strength scalable graphene sheets by freezing stretch-induced alignment。
轉自《石墨烯雜志》公眾號
.jpg)
