這里，通過(guò)二氧化碳與Na/K液態(tài)合金反應(yīng)，直接合成了新型表面微孔石墨烯（SMG），它被證明是一種堅(jiān)固的無(wú)金屬鋅-空電池（ZAB）陰極材料。基于SMG的ZAB（SMG-ZAB）在83 mA cm-2電流密度下，具有出色峰值功率密度（65 mW cm-2），其性能與市售的基于20％Pt/C陰極的ZAB相當(dāng)，優(yōu)于目前所報(bào)道的全固態(tài)ZAB。此外，該SMG-ZAB提供了前所未有的小充放電電壓間隙（0.25 V），還具有出色的耐久性。如此優(yōu)異的性能可歸因于其缺陷，含氧表面官能團(tuán)，以及的相互連接的獨(dú)特孔結(jié)構(gòu)和表面微孔的共同存在。該研究工作提供了一種有前景的制備高效無(wú)金屬電極材料的途徑，即由CO2制備而來(lái)的無(wú)金屬表面微孔石墨烯電催化劑，應(yīng)用于全固態(tài)鋅-空電池。
Figure 1. SMG的形態(tài)表征：（a）SEM圖像；（b）透射電鏡圖像;（c）HRTEM圖像；（d）SEAD模式；和（e–g）EDS圖片，以及C和O的對(duì)應(yīng)元素圖。

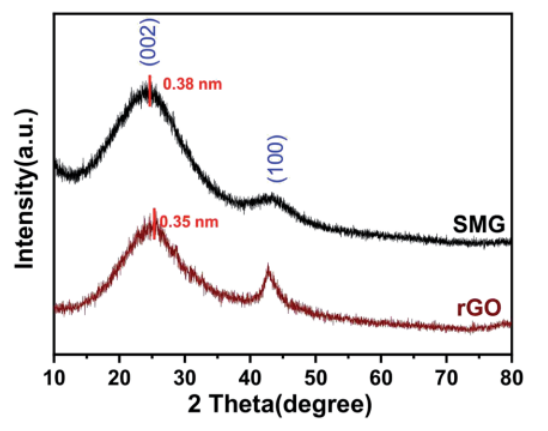

Figure 2. SMG和rGO的XRD圖比較。
Figure 3. SMG的（a）C 1s和（b）O 1s的反卷積XPS光譜；（c）具有相應(yīng)ID/IG比的拉曼光譜；和（d）N2吸附/解吸等溫線(xiàn)。

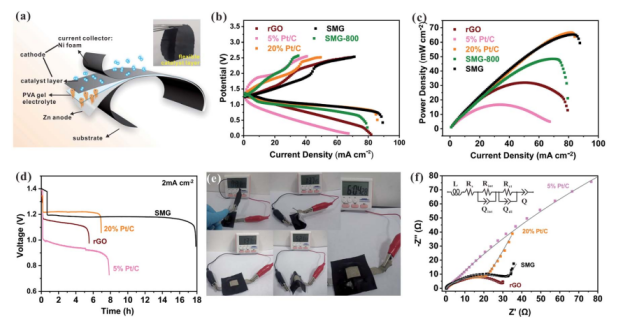

Figure 4. 固態(tài)ZAB中SMG，SMG-800，rGO，5％Pt/C和20％Pt/C的電化學(xué)特性。（a）鋅空氣電池；（b）充電/放電極化曲線(xiàn)，（c）相應(yīng)的放電功率密度；（d）2 mA cm-2電流密度下的放電曲線(xiàn)；（e）鋅-空氣柔性電池的示范圖；（f）奈奎斯特圖和擬合曲線(xiàn)。

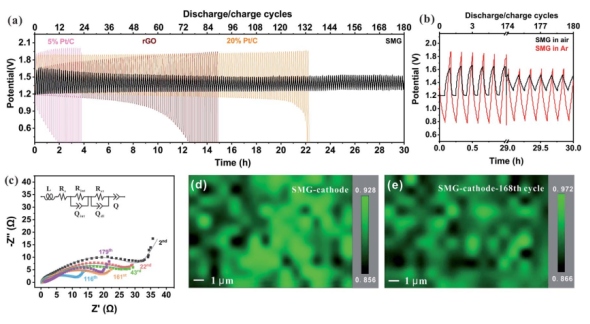

Figure 5.（a-b）不同電極在2 mA cm-2電流密度下的充電/放電曲線(xiàn)，（c）在不同脈沖周期時(shí)的奈奎斯特曲線(xiàn)圖和擬合圖；基于ID/IG堆棧的共焦拉曼成像，在脈沖周期之前（d）和之后（e）覆蓋20 X 30 mm2的SMG陰極。
該研究工作由上海交通大學(xué)胡云行課題組于2021年發(fā)表在Journal of Materials Chemistry A期刊上。原文：Metal-free surface-microporous graphene electrocatalysts from CO2 for rechargeable allsolid-state zinc–air batteries。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
