自旋交叉（SCO）分子由于在多種刺激下具有改變自旋狀態的能力，因此有望成為納米級磁開關。但是，SCO系統在縮小為納米級自旋電子器件時會面臨瓶頸：納米級的不穩定性，絕緣特性以及在納米級器件中放置納米晶體時缺乏控制力。在這里，我們顯示了穩定的鐵基SCO分子在單壁碳納米管（SWCNT）的一維腔體內的封裝。我們發現SCO機制可以承受納米級晶體管中單個異質結構的封裝和定位?？腕w分子中的SCO開關通過主體SWCNT觸發較大的電導雙穩態。此外，SCO躍遷到更高的溫度顯示出滯后循環，因此在結晶樣品中不存在記憶效應。我們的研究結果表明，SWCNTs中的封裝如何為讀出SCO分子并將其定位到納米器件中提供了基礎，也有助于調整它們在納米尺度上的磁性能。

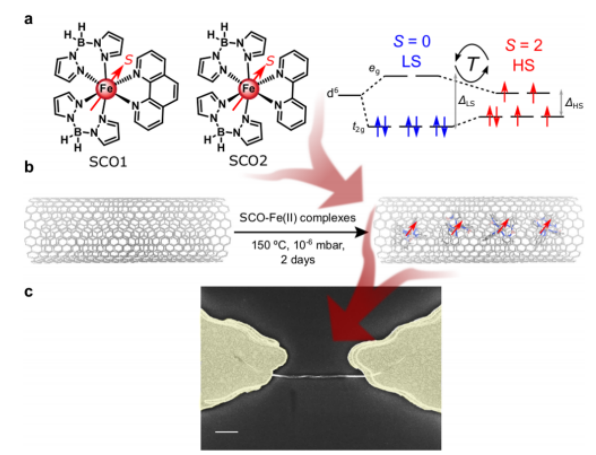

Fig. 1 SCO復合物的封裝。

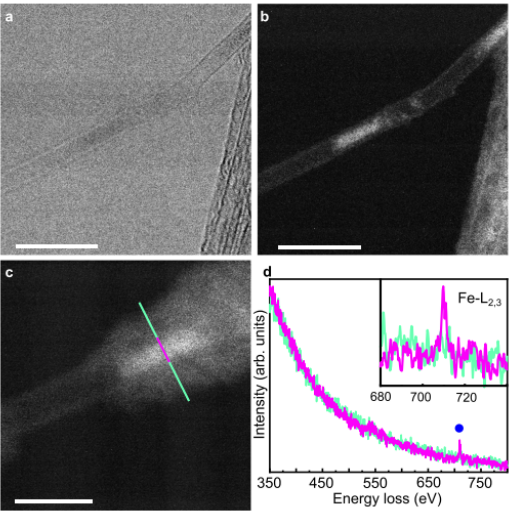

Fig. 2 在SWCNT中存在Fe-SCO。

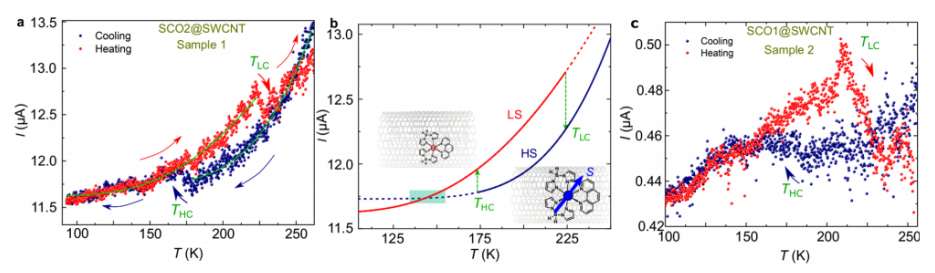

Fig. 3 SCO @ SWCNT雜化物的電子傳輸。
Fig. 4 SCO@SWCNT的DFT計算。
相關研究成果于2021年由西班牙馬德里坎托布蘭科校區Enrique Burzurí 課題組，發表在Nature Communications（https://doi.org/10.1038/s41467-021-21791-3）上。原文：Spin-state-dependent electrical conductivity in single-walled carbon nanotubes encapsulating spin-crossover molecules。
轉自《石墨烯雜志》公眾號
.jpg)
