国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频

       在生物組織和人工分子組裝中均廣泛觀察到刺激反應性融合和裂變行為。 但是，在融合和裂變過程中，設計具有結(jié)構(gòu)和屬性持久性的體系仍然具有挑戰(zhàn)性。這里，展示了濕法紡絲制備的氧化石墨烯(GO)纖維的可逆融合和裂變行為，在溶劑觸發(fā)下，許多宏觀纖維可以融合成更粗的一種纖維，并且也可以分離成原始的單個纖維。氧化石墨烯纖維殼層由溶劑蒸發(fā)和滲透引起的動態(tài)幾何變形，是實現(xiàn)可逆融合-分裂循環(huán)的關鍵。該原理可擴展到實現(xiàn)復雜纖維組件之間的柔性轉(zhuǎn)換，以及客體化合物的夾雜或排出。

  Figure 1. GO纖維的可逆融合和裂變。（A）溶劑觸發(fā)精確可逆的GO纖維自溶和自裂變原理圖。（B）~100 GO纖維和單個FuF-100纖維通過膨脹輔助融合和裂變可逆轉(zhuǎn)換的照片。（C-F）~100 GO纖維的融合過程(從左到右)和FuF-100的反裂變過程(從右到左)的連續(xù)掃描電鏡圖像。

  Figure 2. 融合-裂變循環(huán)的原位熒光觀察和異位EDS分析。（A-D）連續(xù)熒光顯微圖。（E-L）不同元素的連續(xù)重疊元素分布圖像，顯示了水誘導的融合(頂部)和裂變(底部)過程。

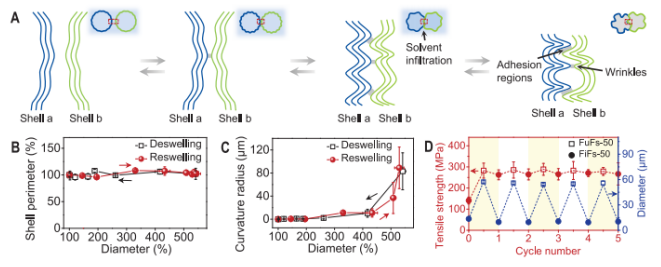

  Figure 3．可逆融合和裂變的動態(tài)形貌變形機制。（A）自融合和自裂變的可逆恢復的殼層形貌皺褶示意圖。（B）在膨脹和溶脹過程中，單根水溶脹GO纖維的殼周長隨纖維直徑的變化。（C）在不同纖維直徑下單位波紋的平均尖端曲率半徑。（D）FuF-50和FiF-50的拉伸強度和相應的直徑與循環(huán)次數(shù)的函數(shù)關系。

  Figure 4．可逆融合實現(xiàn)了可控轉(zhuǎn)變。（A-D）不同過程時的可逆轉(zhuǎn)變的照片。（E，F(xiàn)）示意圖和偏光光學照片。（G-J）偏光光學顯微鏡圖像，顯示聚丙烯腈(PAN)短纖維通過熔合捕獲FuF和裂變可逆排出。

       該研究工作由浙江大學高超教授和西安交通大學劉益?zhèn)惤淌谡n題組于2021年發(fā)表在Science期刊上。原文：Reversible fusion and fission of grapheneoxide–based fibers。

轉(zhuǎn)自《石墨烯雜志》公眾號
