面對電信技術的飛速發展，傳統的電磁波吸收材料已無法滿足實際應用中的微波屏蔽要求。在此，通過簡便的水熱和冷凍干燥處理合成了 Ti
3C
2T
x MXene/rGO 復合氣凝膠。制備的氣凝膠呈現出獨特的多孔三維網絡結構，在提高其微波吸收能力方面具有很大優勢。混合 Ti
3C
2T
x和 rGO 可調整吸收過程中的阻抗匹配。當 Ti
3C
2T
x 與 rGO 的重量比為 1 : 6 時，最小反射值 (RLm) 在 17.0 GHz（厚度 = 2.2 mm）時達到 -53.49 dB，相應的有效吸收帶寬為 4.4 GHz（從 13.6 GHz 到 18.0 GHz ）。大尺寸的rGO納米片可以在一定程度上延緩Ti
3C
2T
x的氧化。復合氣凝膠具有優異的微波吸收性能、寬廣的有效帶寬、優異的耐熱性和絕熱性能，具有巨大的實用潛力。

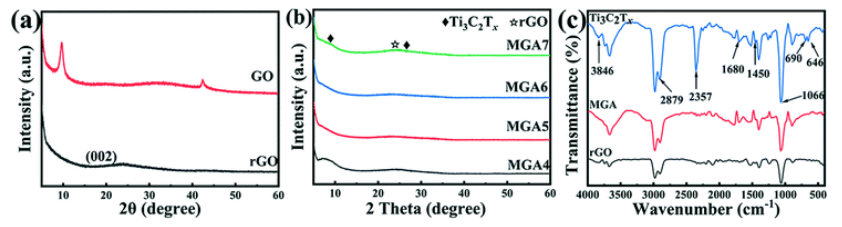

Figure 1. (a) GO 和 rGO 的 XRD 圖譜，(b) MGAX 的 XRD 圖譜，和 (c) MGA6、Ti
3C
2T
x、 r G O 的 FT-IR 光譜。

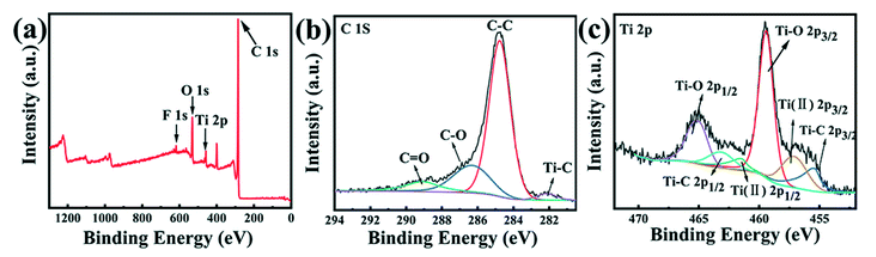

Figure 2. MGA6的XPS光譜：（a）總譜和（b）C 1s和（c）Ti 1s光譜。

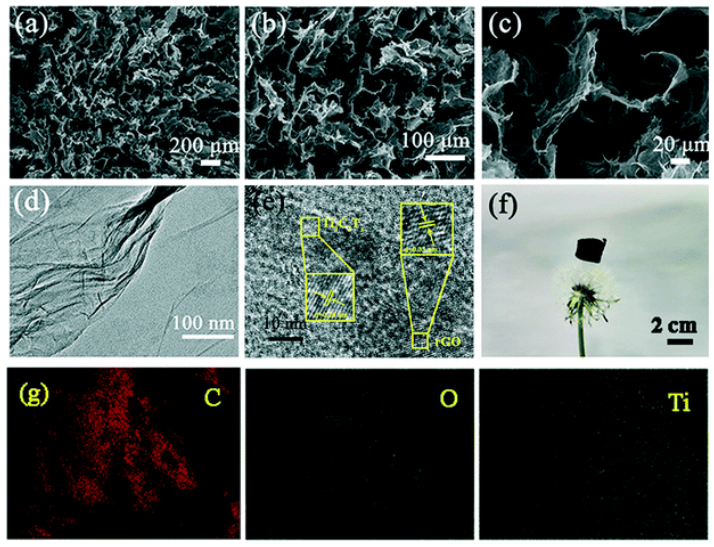

Figure 3.(a-c) MGA6 的不同放大 SEM 圖像，(d 和 e) MGA6 的 TEM 圖像，(f) MGA6 在蒲公英上的照片，以及 (g) C、O 和 Ti 的 EDS 元素圖。

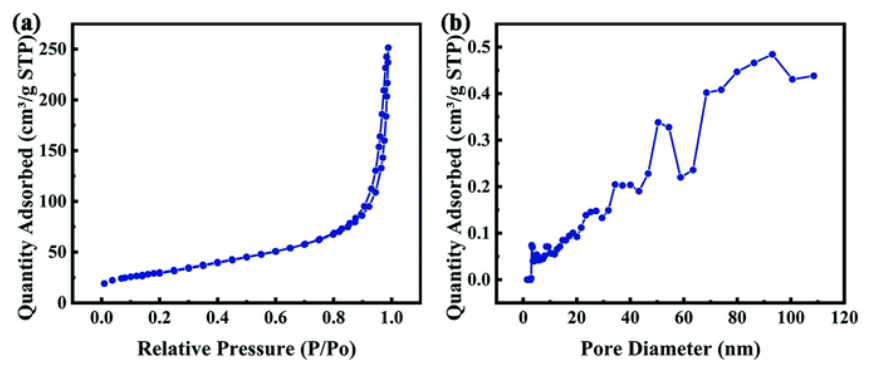

Figure 4. MGA6的吸附-解吸等溫線（a）和孔徑分布（b）曲線。

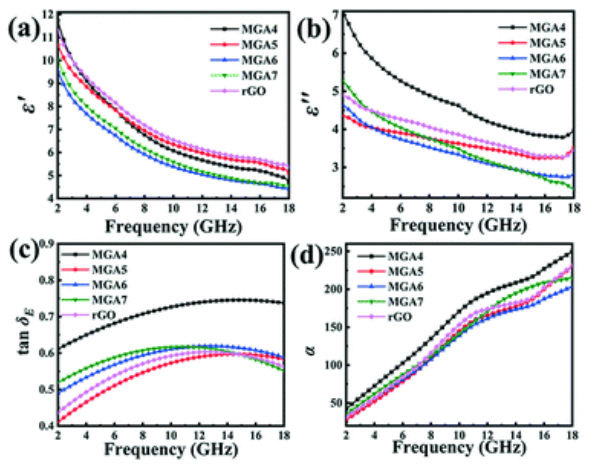

Figure 5. MGA
X 和 rGO 氣凝膠的復介電常數的實部 (a) 和虛部 (b)、介電損耗角正切 (c) 和衰減常數 (d)。

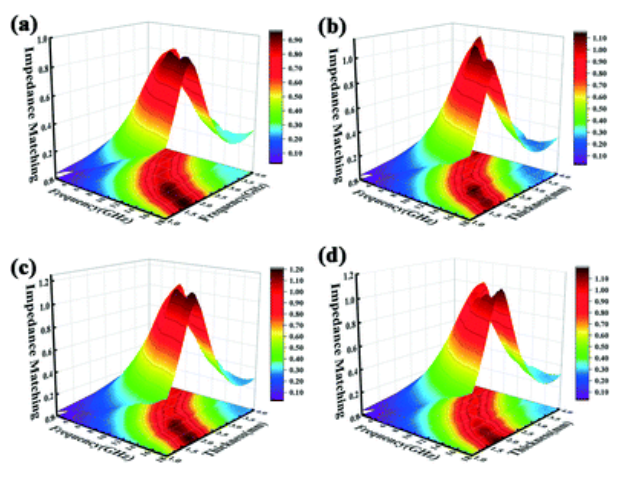

Figure 6. MGA4 (a)、MGA5 (b)、MGA6 (c) 和 MGA7 (d) 的阻抗匹配。

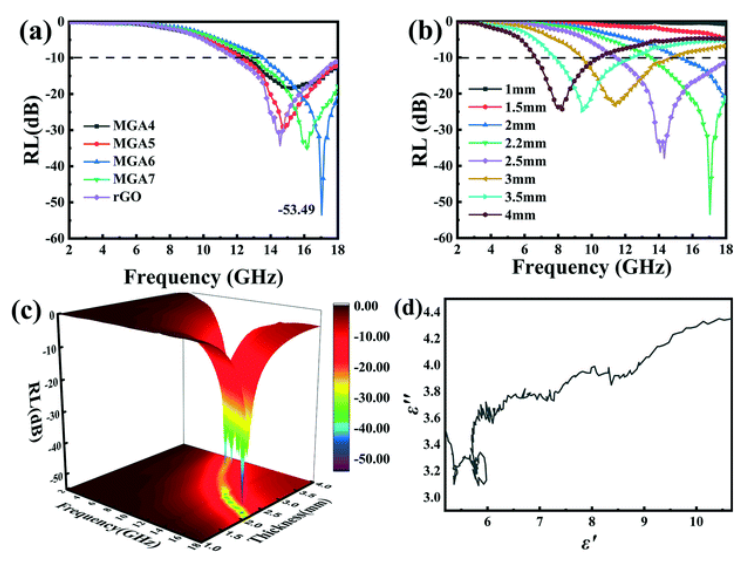

Figure 7. (a) MGA
X 和 rGO 在 2.2 mm 處的 RL 值，(b) MGA6 在不同厚度下的 RL 值，(c) MGA6 在不同厚度和頻率下的 RL 值的 3D 圖，以及 (d) Cole-Cole MGA6 曲線。

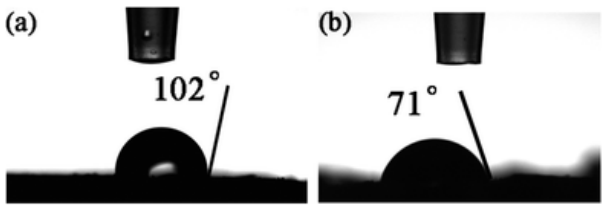

Figure 8. (a) rGO氣凝膠和 (b) MGA6 的水接觸角

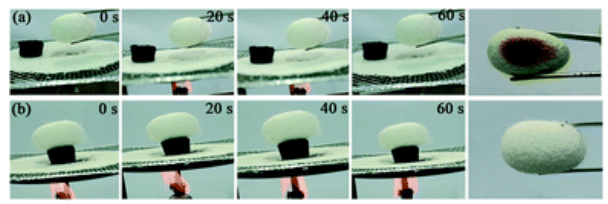

Figure 9. (a) 棉花繭的數碼照片。(b) 加熱放在MGA6上的棉繭圖示。
相關研究工作由鄭州大學Bingbing Fan課題組于2022年在 《CrystEngComm》期刊發表，原文：Ti
3C
2T
x/rGO aerogel towards high electromagnetic wave absorption and thermal resistance。
轉自《石墨烯研究》公眾號
.jpg)
