石墨烯、六方氮化硼(h-BN)及其異質結構由于其優異的熱性能而成為很有前途的熱界面材料。對于異質結構，廣泛的工作主要集中在二維(2D)石墨烯/h-BN (GBN)面內異質結構的熱傳輸，其中石墨烯和h-BN在界面處結合。在這項研究中，我們通過非平衡分子動力學(NEMD)模擬研究了三維(3D) GBN范德華(vdW)異質結構的熱導率。與2D GBN面內異質結構不同，3D GBN vdW異質結構由三層組成，其中石墨烯通過vdW力夾在兩個h-BN片之間。各種技術，包括氫功能化、空位缺陷、拉伸應變、層間耦合強度、h-BN的層數、尺寸效應和溫度，被廣泛地探索以找到調節熱導率的有效途徑。發現三層GBN vdW異質結構的熱導率對這些外在因素非常敏感。其中，氫官能化是最有效的方法。夾層石墨烯中1%的低氫覆蓋率可以導致vdW異質結構的熱導率降低55%。石墨烯上的空位缺陷比外層h-BN層中的B或N空位對vdW異質結構的熱導率降低產生更顯著的影響。這項工作揭示了通過結構改變控制GBN vdW異質結構熱輸運的物理機制，并為設計基于GBN vdW異質結構的新型熱管理器件提供了有用的指導。

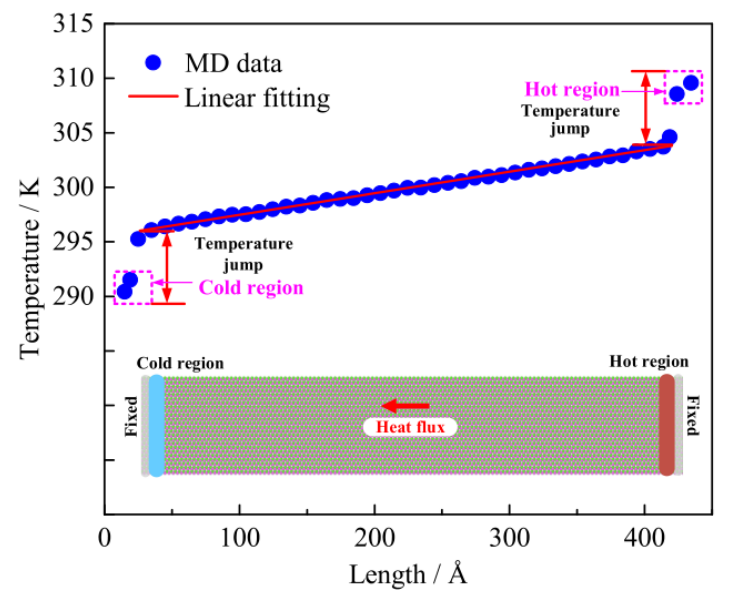

圖1. (a)GBN vdW異質結構的配置(側視圖)。(b)GBN vdW異質結構的溫度分布和熱傳輸的示意模型(俯視圖)。

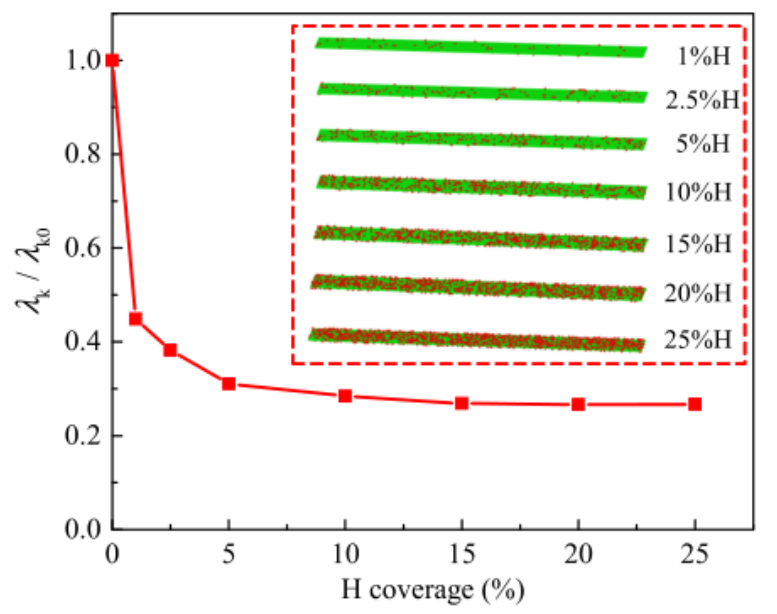

圖2. 石墨烯層上不同覆蓋量的GBN vdW異質結構的相對TC。插圖顯示了石墨烯層的結構。

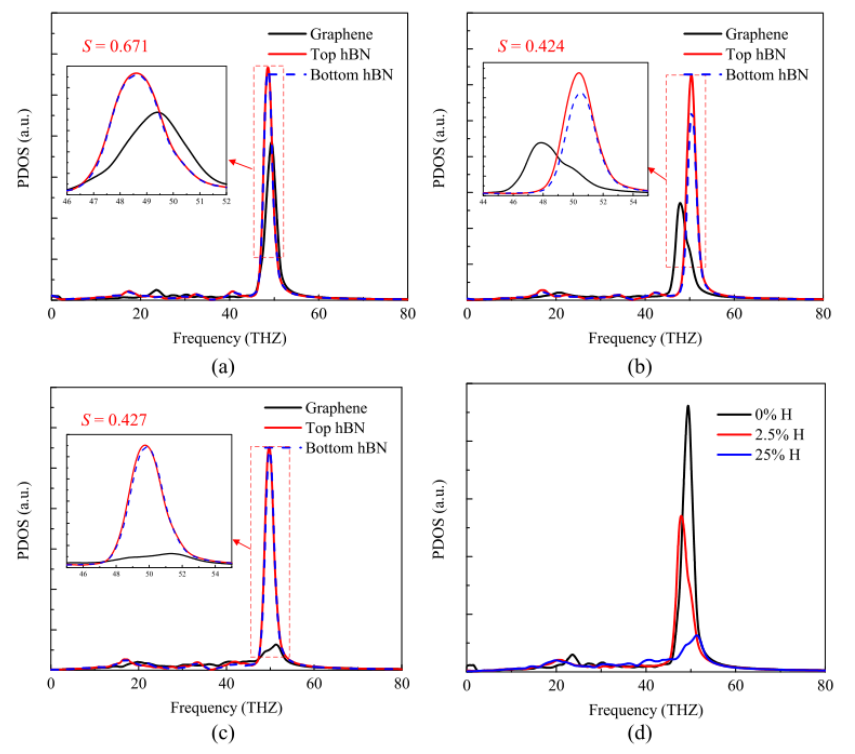

圖3. GBN vdW異質結構的PDOS具有(a) 0% H覆蓋率，(b) 2.5% H覆蓋率，和(c) 25% H覆蓋率。(d)不同H覆蓋率下石墨烯的PDOS。
圖4 .(a)不同空位濃度下GBN vdW異質結構的相對TC。(b)石墨烯層的PDOS。

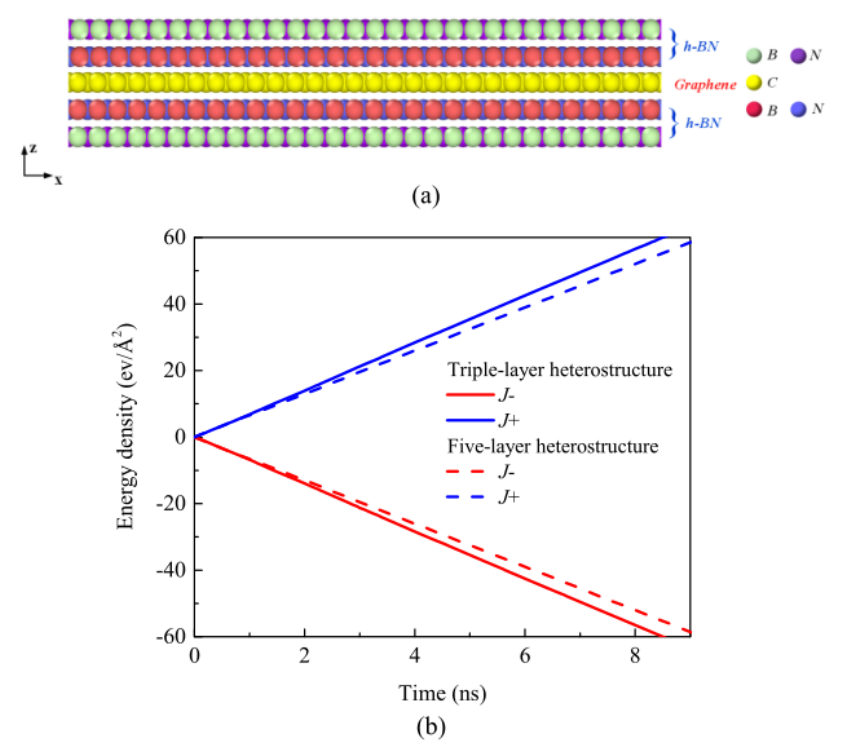

圖5. (a)五層GBN vdW異質結構的配置。(b)跨異質結構傳輸的能量密度(J+表示從冷區到熱區的方向，而J-表示相反的方向)。

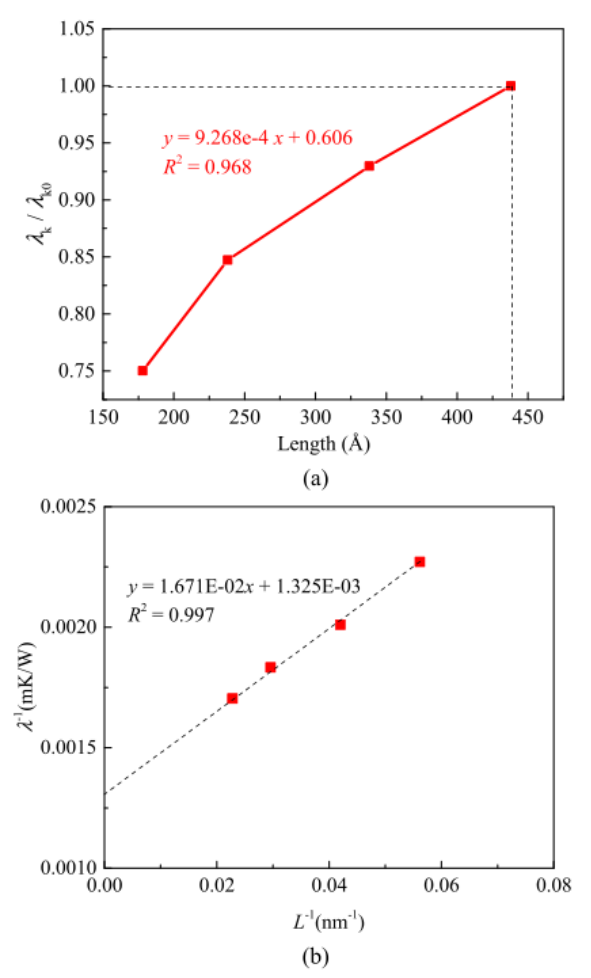

圖6.(a)不同長度的GBN vdW異質結構的相對TC。(b)GBN vdW異質結構的逆長度和逆TC之間的關系。

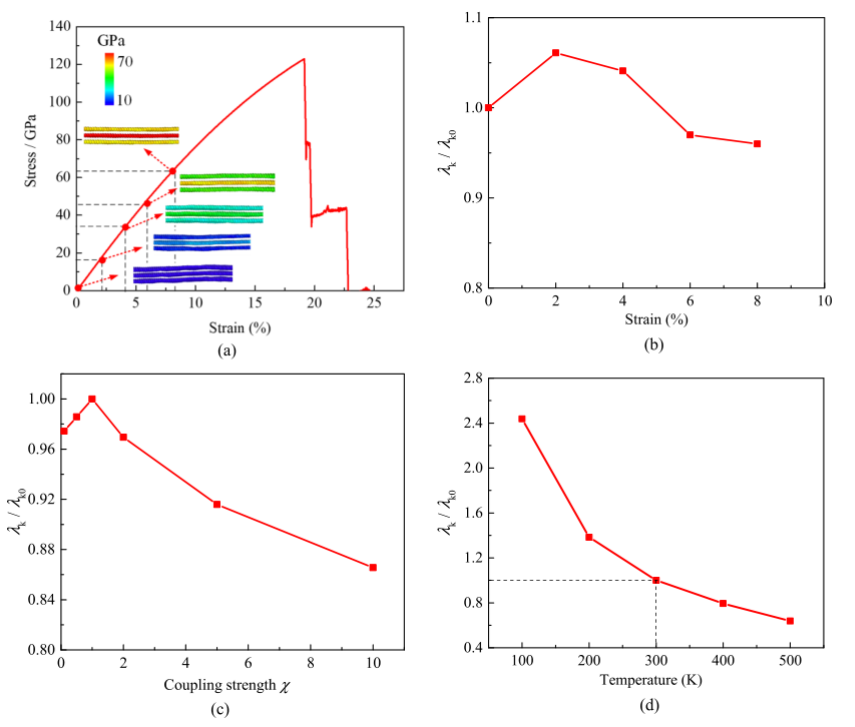

圖7.(a)GBN vdW異質結構的拉伸應力-應變曲線。不同拉伸應變(b)、不同耦合強度(c)和不同溫度(d)下GBN vdW異質結構的相對TC。
相關科研成果由皇家墨爾本理工大學Jie Yang、Yingyan Zhang等人于2022年發表在ACS Applied Materials & Interfaces（https://doi.org/10.1021/acsami.2c14871）上。原文：Molecular Dynamics Simulation on In-Plane Thermal Conductivity of Graphene/Hexagonal Boron Nitride van der Waals Heterostructures。
轉自《石墨烯研究》公眾號
