長期暴露于低濃度的硫化氫(H
2S)對人體健康和生態系統構成嚴重威脅，對其進行有效監管具有重要意義。在這項研究中，我們報道了一種靈敏和選擇性的“信號開啟”光電化學(PEC)傳感器，用于在定制的三維(3D)多孔Ti
3C
2 MXene/氧化石墨烯氣凝膠(MGA)上原位生長AgI半導體，以測定水溶液中有毒的H
2S。我們的研究表明，當MXene和氧化石墨烯(GO)的起始進料質量比為1:8 (MGA
1:8)時，生成的MGA在AgI半導體生長后具有最優異的PEC性能，優于其單體(Ti
3C MXene和GO)和其他起始進料質量比的MGAs。這種基于MGA
1:8/AgI異質結的PEC傳感器隨著S
2-濃度的增加，PEC響應顯著增強。相應的，該方法線性范圍為5 nM-200 μM，檢測下限為1.54 nM (S/N = 3)，具有獨特的選擇性。我們的研究表明，采用定制的MGA結構設計的PEC傳感器是提高整體傳感性能的有效途徑，這將推動先進的3D多孔氣凝膠在PEC傳感器中的應用。

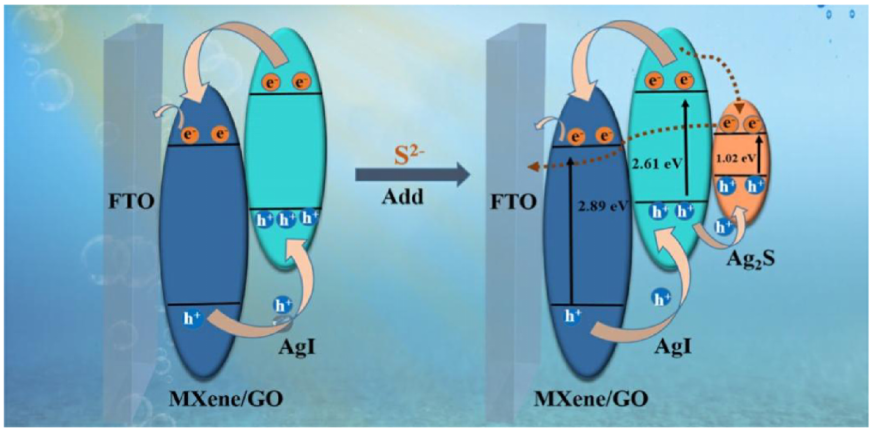

圖1. MGA
1:8, AgI, Ag
2S的能帶結構示意圖和可能的電子轉移機制。

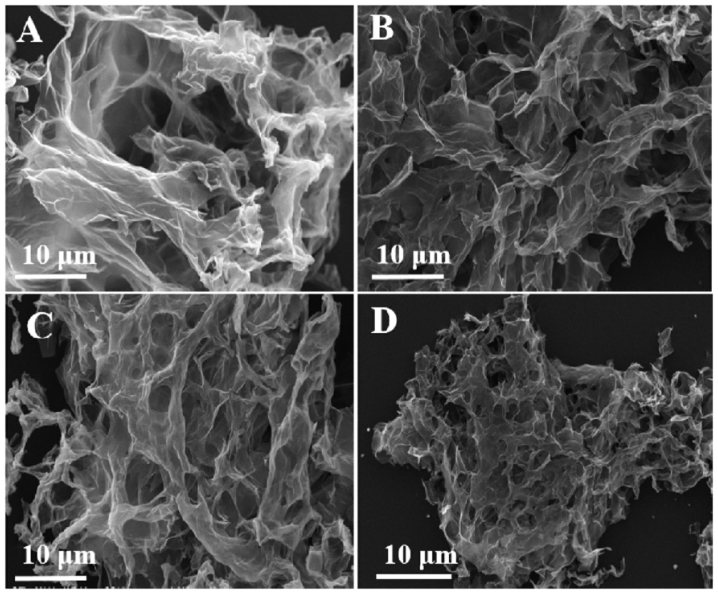

圖2. MGA
1:4 (A)， MGA
1:6 (B)， MGA
1:8 (C)和MGA
1:10 (D)的SEM圖像。
圖3. MGA
1:8、MGA
1:8/AgI與S
2-(A)反應前后的寬掃描XPS譜。特定樣品的Ti 2p (B)， C1s (C)， Ag 3d (D)， I 3d (E)和S 2p (F)高分辨率XPS譜。
.png)

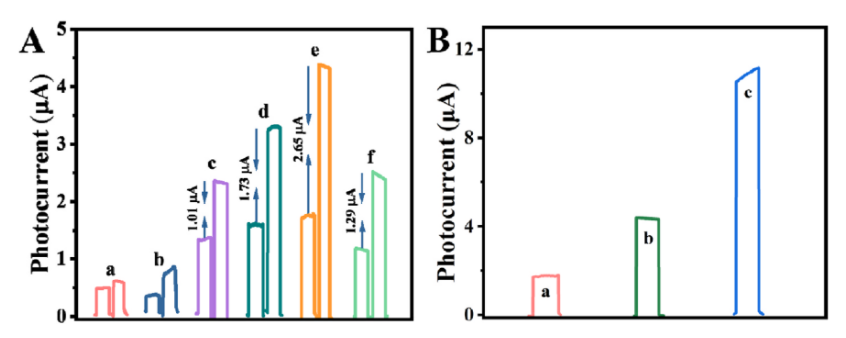

圖4. (A)原始MXene (a)、原始GO (b)、MGA
1:4 (c)、MGA
1:6 (d)、MGA
1:8 (e)和MGA
1:10 (f)在Agl半導體錨定前(左)后(右)的光電流響應。(B) MGA
1:8修飾FTO (a)和MGA
1:8/AgI修飾FTO在10 nM S
2-不存在(b)和存在(c)時的光電流響應,0.2 V光激發。

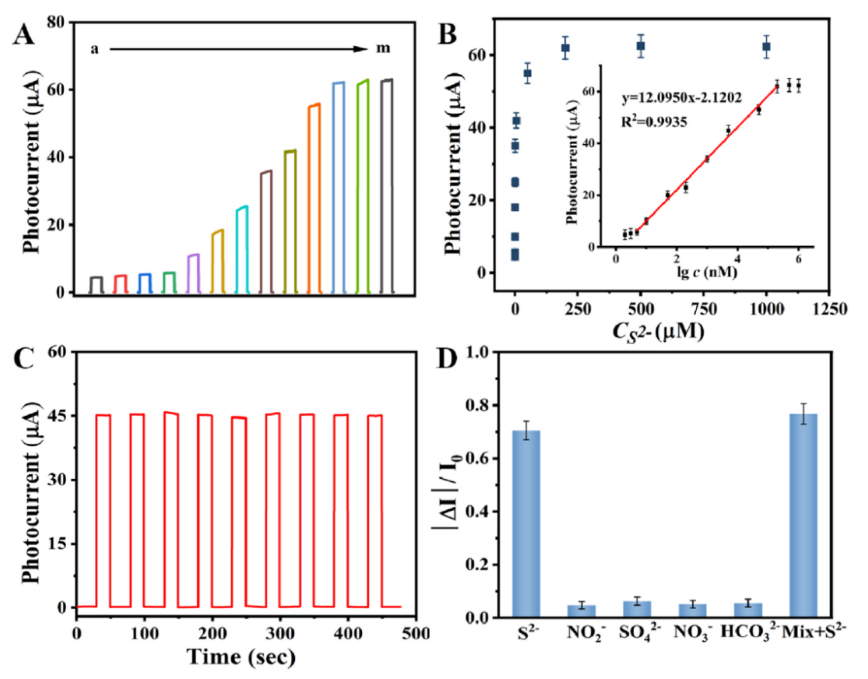

圖5. (A)制備的PEC傳感器在PBS中培養的光電流響應，包括0 (a)， 0.002 (b)， 0.003 (c)， 0.005 (d)， 0.01 (e)， 0.05 (f)， 0.2 (g)， 1 (h)， 5 (i)， 50 (j)， 200 (k)， 1000 (l)， 2000 μM (m)的S
2-在0.2 V下暴露于剪切光。(B)光電流強度與S
2-濃度的關系圖及線性校準曲線(插圖)。(C) 10 μM S
2-的PEC傳感器光電流穩定性。(D)該PEC傳感器的抗干擾研究。
相關研究成果由江蘇大學化學化工學院Qi Zhang等人于2023年發表在Analytica Chimica Acta (https://doi.org/10.1016/j.aca.2023.340845)上。原文：Growth of AgI semiconductors on tailored 3D porous Ti
3C
2 MXene/ graphene oxide aerogel to develop sensitive and selective “signal-on” photoelectrochemical sensor for H
2S determination。
轉自《石墨烯研究》公眾號
