在扭曲的石墨烯層中觀察到了各種涌現的相關電子現象。據報道，許多電子結構預測都在探索這一新領域，但很少有動量分辨電子結構測量來測試它們。我們使用角度分辨光電發射光譜研究了扭曲雙層、單層對雙層和雙雙層石墨烯（tDBG）的扭曲相關（1°＜θ＜8°）能帶結構。采用混合k·p模型對層間耦合進行了實驗與理論的直接比較。在扭曲角、堆疊幾何結構和背柵電壓之間發現了定量一致性，驗證了模型并揭示了扭曲石墨烯中的場致間隙。然而，對于θ=1.5±0.2°的tDBG，在接近魔角θ=1.3°的情況下，在費米能級附近發現了一個平坦帶，測量帶寬Ew=31±5meV。對平帶和下一個價帶之間的間隙的分析顯示，實驗（Δh=46±5meV）和理論（Δh=5meV）之間存在偏差，表明該區域的晶格弛豫。

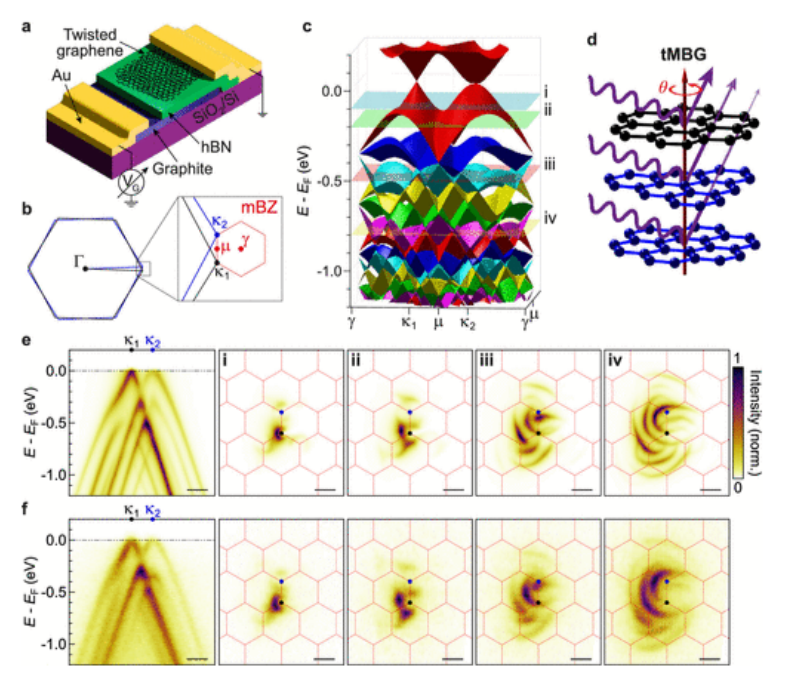

圖1.tMBG的模擬和測量ARPES光譜的比較。（a）扭曲的石墨烯異質結構和扭曲石墨烯布里淵區和相應的莫爾布里淵區（mBZ）的示意圖。（c） 使用混合k·p模型計算θ=3.4°時tMBG的能帶結構。（d） 多層石墨烯的光電發射過程示意圖。來自較深層的光電子由于材料中的散射而衰減。（e） θ=3.4°時tMBG的模擬和實驗ARPES光譜。左側面板顯示沿κ
1截取的能量-動量切割→ κ
2方向如b所示，其中κ
1對應于上層。面板i-iv是E–EF=（i）−100 meV、（ii）−200 meV、、（iii）−500 meV和−800 meV時的恒定能量圖，如中的水平面所示。所有比例尺均為0.1Å
-1。
圖2:ARPES能量-動量譜的扭曲角和層數依賴性。（a–c）分別用層間和層內耦合參數標記的tBG、tMBG和tDBG的示意圖。（d–f）實驗ARPES能量動量在κ
1–κ
2方向上分別以2個扭轉角對tBG、tMBG和tDBG進行切割。（g–i）分別為tBG、tMBG和tDBG的雜交間隙大小與扭曲角的關系圖。實線對應于從模擬光譜中提取的數據，數據指向來自實驗光譜的數據。插圖顯示了相應層幾何結構在θ=3.4°時的模擬ARPES光譜，并標記了雜交間隙。所有比例尺均為0.1Å
-1。（e）中的第一個面板來自雙層石墨烯上的單層，第二個面板來自單層石墨烯上雙層。
圖3.1.5°tDBG中的平帶色散。（a–c）能量-動量切割（左）沿著中的黑色虛線和相應的能帶色散（右）。黑線對應于通過擬合EDC從實驗數據中提取的峰值位置，紅線對應于預測的電子結構。（d） 在E–E
F=−30 meV時的ARPES恒定能量圖，mBZs覆蓋在紅色中。（E）平坦帶的能量繪制在kx–ky平面上，mBZ覆蓋在紅色。所有比例尺均為0.05Å
-1。

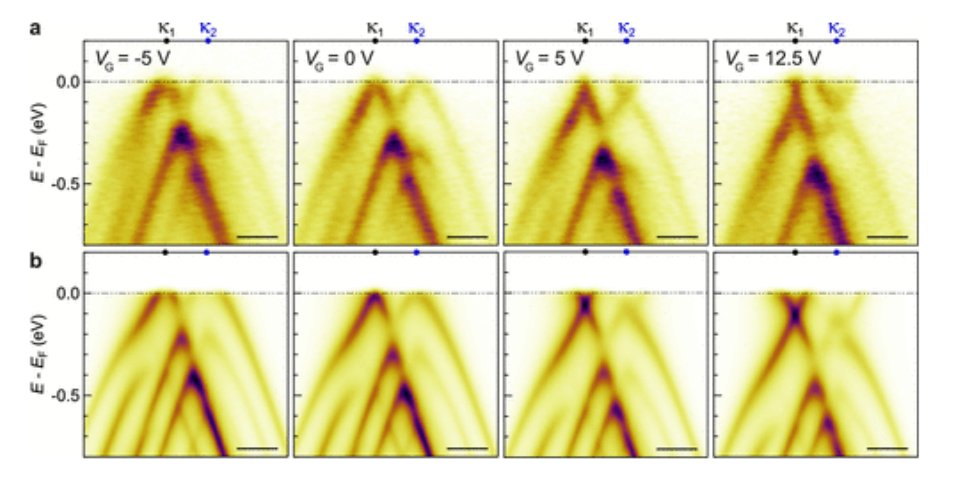

圖4. tMBG的靜電門控。（a）ARPES能量-動量切割3.4±0.1°tMBG，沿κ
1–κ
2方向在標記的柵極電壓下截取。（b）3.4°tMBG在不同背柵電壓下的模擬ARPES光譜，如圖所示。所有比例尺均為0.1Å
-1。

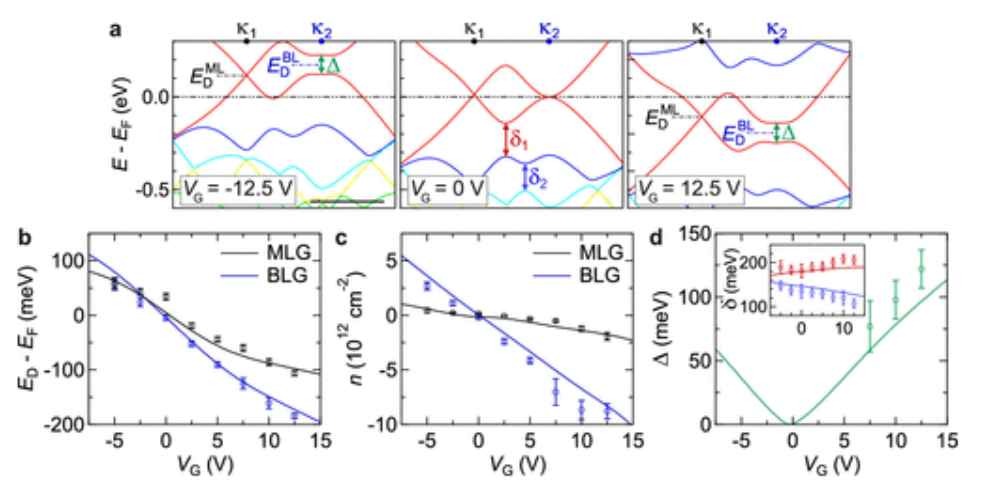

圖5. 在26nm hBN上3.4°tMBG的能帶結構變化和VG摻雜的分析。（a） tMBG在不同V
G下費米能級附近的能帶結構。標簽顯示了狄拉克點（E
D）、雙層間隙大小（Δ）和雜化間隙大小（δ）。比例尺為0.1Å-1。（b，c）對于單層（黑色）和雙層（藍色）狄拉克錐，狄拉克點能量E
D和載流子密度n分別作為V
G的函數。（d） 雙層狄拉克點的能隙Δ是V
G的函數。插圖顯示了作為V
G函數的雜交間隙，紅色的δ
1和藍色的δ
2。數據點是從ARPES數據中提取的實驗值，而實線是從模擬中提取的。
相關研究成果由曼徹斯特大學Roman V. Gorbachev和Vladimir I. Fal’ko，華威大學Neil R. Wilson 以及英國科學部Cephise Cacho 等人2023年發表在Nano Letter(https://doi.org/10.1021/acs.nanolett.3c01173)上。原文：ARPES Signatures of Few-Layer Twistronic Graphenes。
轉自《石墨烯研究》公眾號
