農(nóng)產(chǎn)品中黃曲霉毒素的去除是一個(gè)迫切需要解決的問(wèn)題。本文合成了一種多孔石墨氮化碳/氧化石墨烯水凝膠微球(CN/GO/SA)，用于降解花生油中的AFB
1。采用掃描電鏡(SEM)、X-射線衍射(XRD)和紅外光譜(FT-IR)對(duì)CN/GO/SA進(jìn)行了表征。GO的引入顯著提高了光催化劑的吸附能力和可見(jiàn)光活性。在可見(jiàn)光下，20%的CN/GO/SA去除了花生油中98.4%的AFB
1，脫除時(shí)間為120 min。O
2-和h
+是光化反應(yīng)的主要活性物質(zhì)，UPLC-Q-Orbitrap MS分析鑒定出5種降解產(chǎn)物。同時(shí)，處理后的花生油質(zhì)量仍可接受。更重要的是，CN/GO/SA具有優(yōu)異的循環(huán)穩(wěn)定性，經(jīng)過(guò)5次循環(huán)后，花生油中AFB
1的降解率保持在95%以上。本研究為開(kāi)發(fā)高效、可持續(xù)的光催化劑降解食用油中的霉菌毒素提供了可行的途徑。

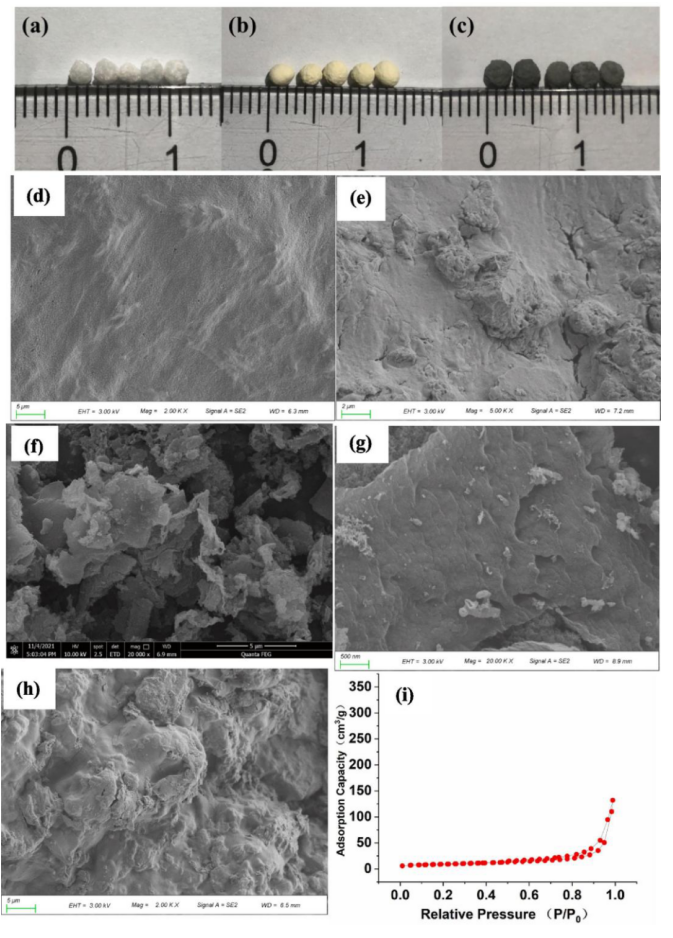

圖1. SA (a)、CN/SA (b)和CN/GO/SA (c)樣品的外觀和尺寸。SA(d);CN/SA (e);CN/GO (f);CN/GO/SA (g)的SEM圖像。

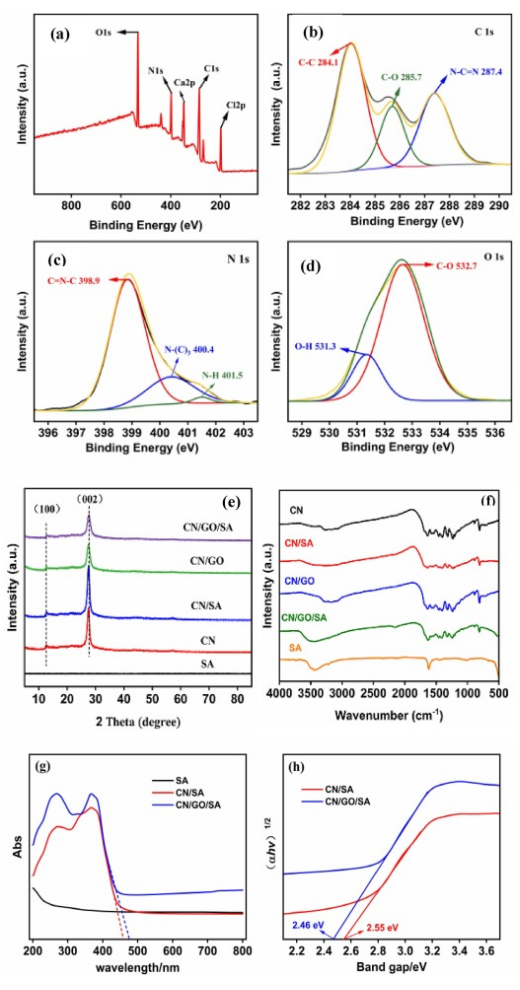

圖2. CN/GO/SA的XPS光譜(a)和C1s (b)、N1s (c)和O1s (d)高分辨光譜。催化劑的XRD譜圖(e)。催化劑的FT-IR光譜。(f). CN/GO/SA的UV-Vis DRS漫反射光譜(g)和Tauc圖(h)。
圖3. 不同條件對(duì)CN/GO/SA催化劑降解花生油中AFB
1的影響。(a)催化劑的吸附能力。(b)不同類型的催化劑。(c) CN/GO在CN/GO/SA催化劑中的摻雜比例。(d)催化劑用量和輻照時(shí)間。(e)光源。(f) AFB
1的初始濃度。(g)動(dòng)力學(xué)行為。(h)催化劑的可重用性。

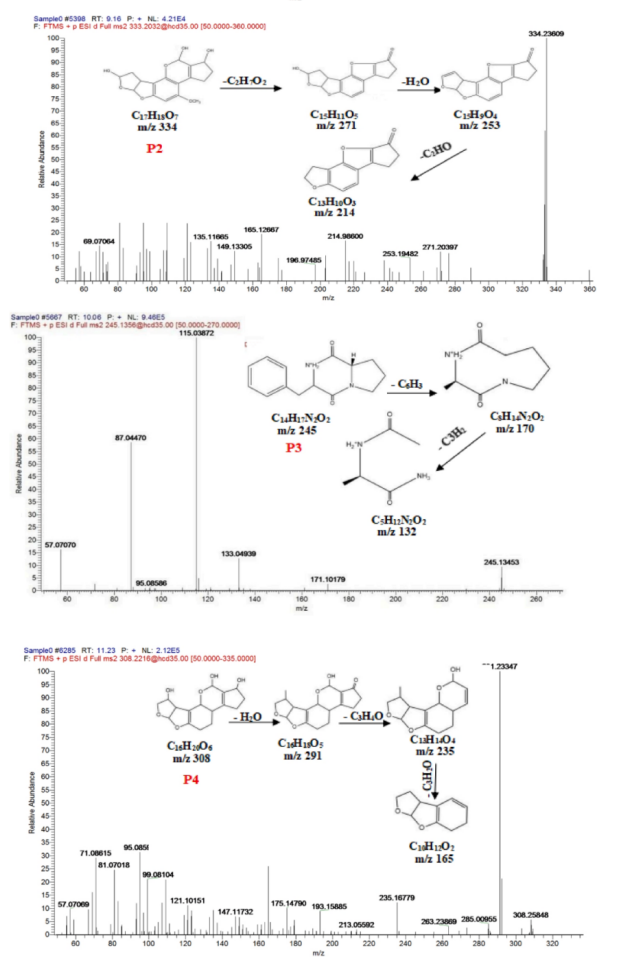

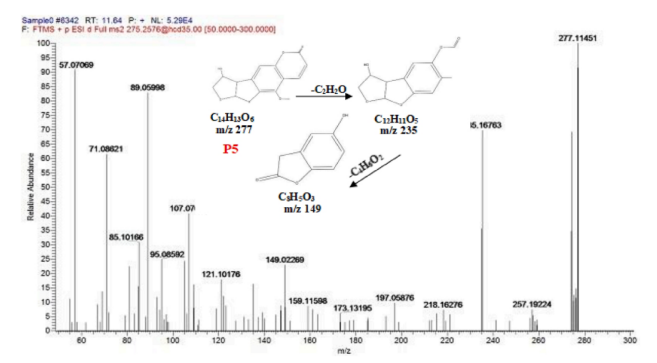

圖4. CN/GO/SA降解花生油中AFB
1時(shí)的活性物質(zhì)(a)和降解中間體(b)。

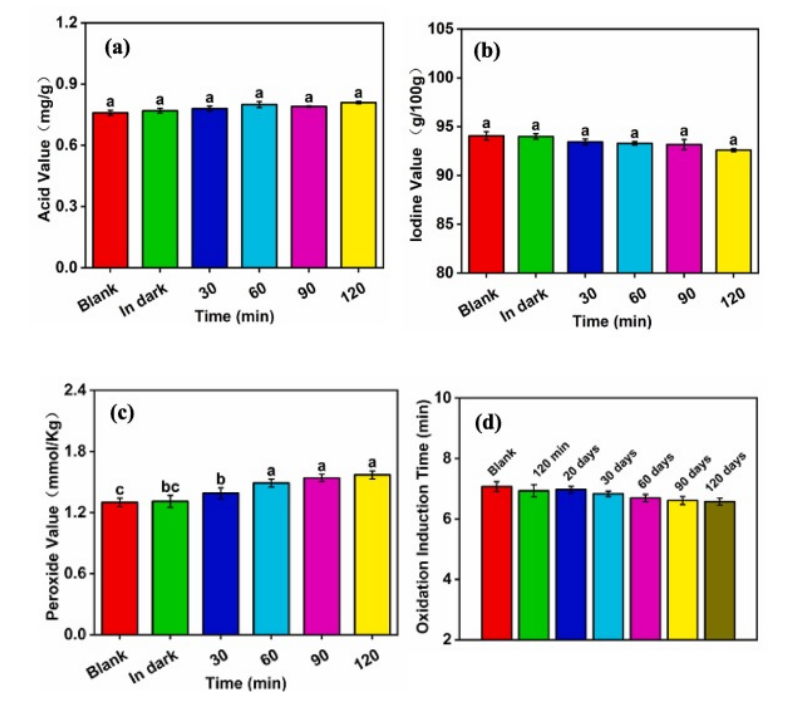

圖5. 光催化過(guò)程中花生油理化指標(biāo)的變化。(a)酸值。(b)波定值。(c)過(guò)氧化值。(d)氧化穩(wěn)定性。
相關(guān)研究成果由河南工業(yè)大學(xué)Yanli Xie等人于2023年發(fā)表在Food Chemistry (https://doi.org/10.1016/j.foodchem.2023.135964)上。原文：Porous Graphitic phase carbon nitride/graphene oxide hydrogel microspheres for efficient and recyclable degradation of aflatoxin B
1 in peanut oil。
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
