防偽和可視光學信息加解密技術受到信息安全領域的廣泛關注。發光加密技術仍然面臨外部高壓電源、復雜架構和昂貴解密設備的巨大挑戰，阻礙了其廣泛應用。在此，開發了一種可穿戴集成自供電電致發光（EL）顯示裝置（W-ELD），該裝置由 MXene/硅基摩擦納米發電機（MS-TENG）和基于共享 MXene 電極的 EL 裝置組成，用于圖案顯示和信息加密。 W-ELD 采用一體式 MXene 電極，具有出色的靈活性和 0.6 kΩ sq
−1 的高電導率，MS-TENG 和 EL 設備都具有這種特性。 MS-TENG表現出優異的輸出性能（輸出功率為0.9 Wm
−2）和高穩定性和耐用性（104個周期），可以直接點亮柔性圖案EL器件。更重要的是，當滴加導電電解質溶液時，基于“中國”圖案MXene電極的W-ELD可以通過自供電EL發射精確揭示加密信息，實現實時可視化信息交互。因此，集成了 MS-TENG 和 EL 器件的基于 MXene 電極的一體化 W-ELD 展示了基于 EL 的特殊圖案信息加密功能，這為可穿戴自供電光電設備、柔性顯示器、和加密技術。

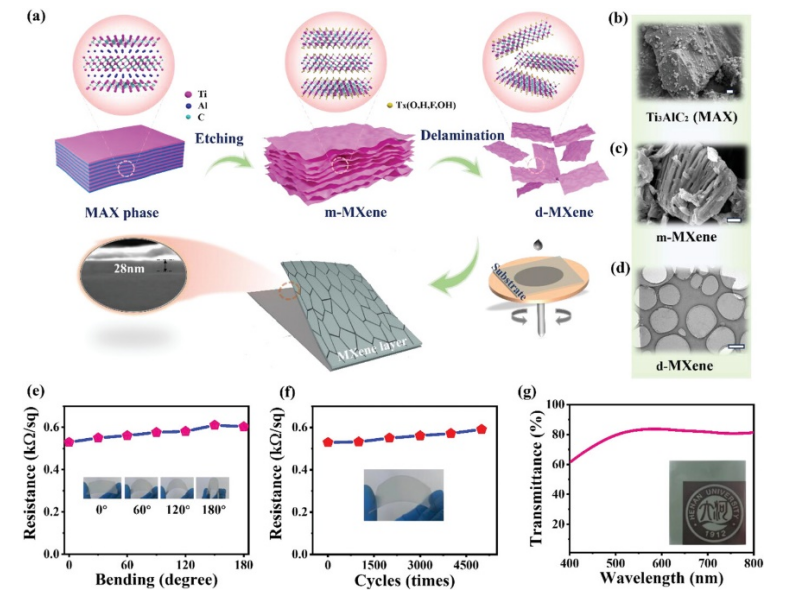

Fig 1. Ti
3C
2T
X MXene 電極的制造和表征。 a) MXene電極制備示意圖。 b,c) Ti
3AlC
2 (MAX) 和多層 Ti
3C
2T
x MXene (m-MXene) 的 SEM 圖像（比例尺：1μm）。d) 分層 Ti
3C
2T
X MXene (d-MXene) 的 TEM 圖像（比例尺：1μm）。
e) MXene電極在0°至180°不同彎曲角度下的電阻。 f) MXene 電極經過 5000 次彎曲循環（彎曲角度 120°）后的電阻。 g) Ti
3C
2T
X MXene 電極在可見光波長范圍內的透射率。
Fig 2. MS-TENG的制造工藝和電輸出性能。a) MS-TENG的制造過程。b）單電極模式MS-TENG工作機制示意圖。c–e) 基于具有不同 MXene 濃度的 MXene/硅摩擦電層的 MS-TENG 的電輸出性能（VOC、ISC 和 QSC）（工作頻率為 1.5 Hz）。

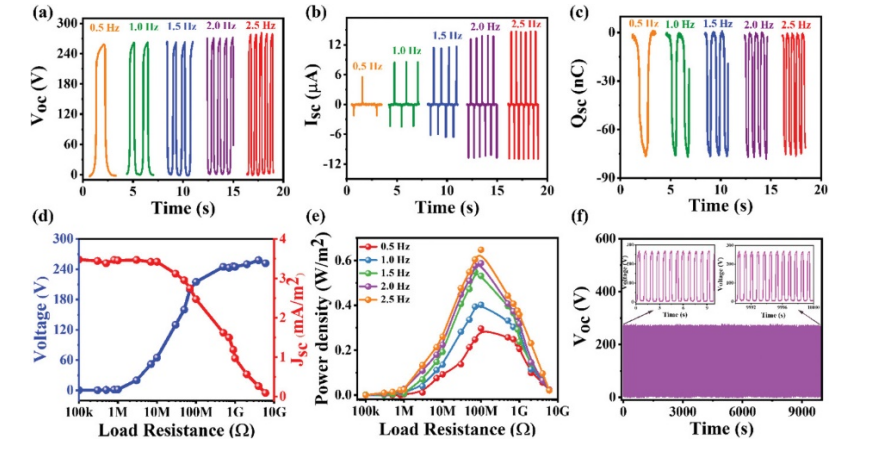

Fig 3. MS-TENG 的電輸出性能。a–c) 不同工作頻率（0.5–2.5 Hz）下的電輸出性能（VOC、QSC 和 ISC）。d) 電氣輸出性能與外部負載的關系。e) 不同外部負載電阻下不同運動頻率的輸出功率密度。f) MS-TENG 104 個接觸-分離周期的實時電壓輸出。

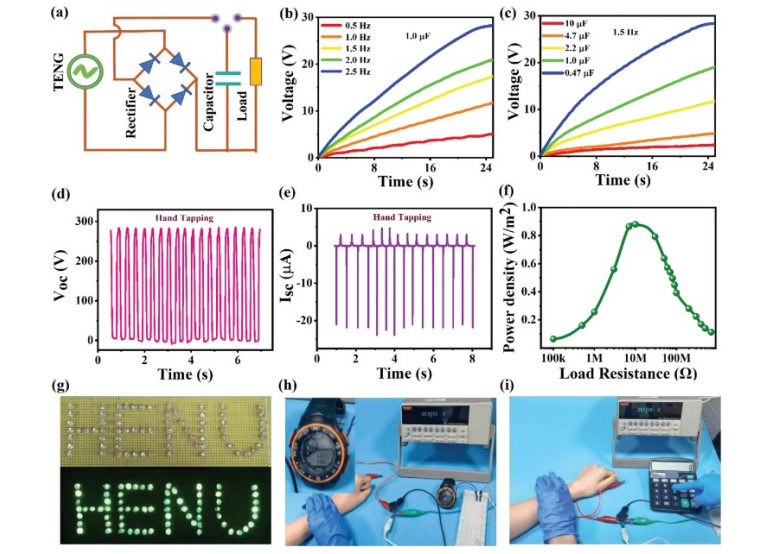

Fig 4. 演示 MS-TENG 作為便攜式電子產品的電源。a) 為便攜式電子產品供電的充電系統的等效電路圖。 b,c) MS-TENG 分別在不同接觸頻率（0.5–2.5 Hz）和不同電容容量（0.47–10μF）下的充電能力。d–f) 手動敲擊下 MS-TENG 的電輸出。g–i) 分別帶有整流電路驅動 LED、電子表和計算器的 MS-TENG 在手敲擊下的照片。

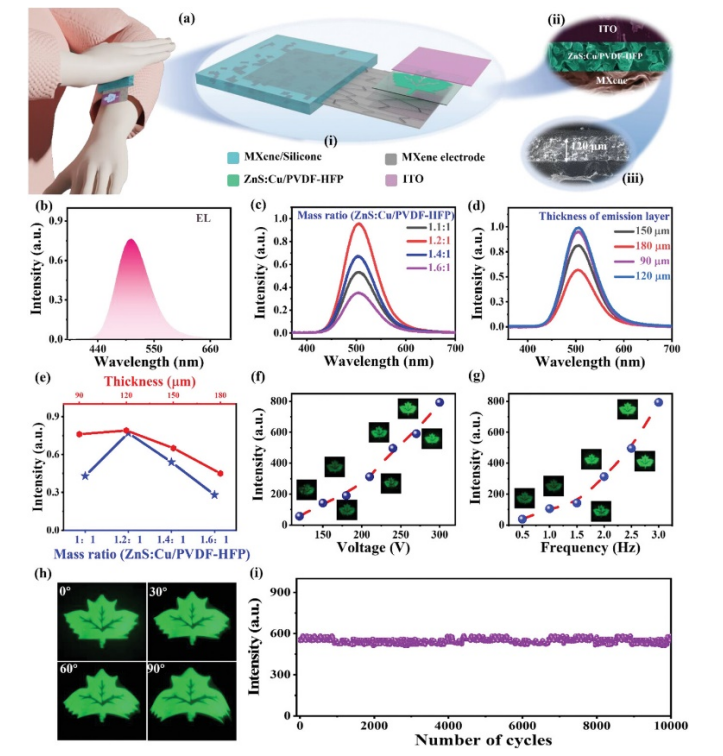

Fig 5. W-ELD 的結構和 EL 特性。a) 基于一體式 MXene 電極的 W-ELD 示意圖。 b) W-ELD 的 EL 光譜。c) EL 強度對 ZnS: Cu 磷光體與 PVDF-HFP 質量比 (1.1–1.6) 的依賴性。d）90-180μm不同厚度的W-ELD的EL強度。e) 不同厚度和ZnS:Cu與PVDF-HFP質量比的W-ELD的EL強度。f) 不同驅動電壓（100-300 V）下的EL強度。插圖：不同電壓驅動下EL發射的相應照片。 g）W-ELD在不同工作頻率（0.3-2.5 Hz）下的EL強度。插圖：不同工作頻率下EL發射的相應照片。 h) 不同彎曲條件（0°–90°）下葉型EL發射的光學照片。 i) W-ELD 發射的重復性和穩定性（104 個循環）。
Fig 6. 基于圖案化共面電極的W-ELD的器件結構及加密信息演示。 a) W-ELD 的概念圖（左）和 W-ELD 的 EL 組件示意圖（右）。 b) 隨著氯化鈉水溶液的滴加，隱藏的基于“中國”的加密信息逐步顯現。 c) 基于圖案化共面電極的W-ELD的等效電路。 d)滴加氯化鈉或不加氯化鈉水溶液后W-ELD的EL光譜。 e) 電極 A 上的發射層在 NaCl 水溶液濃度下的 EL 強度和相應的照片顯示在插圖中。 f) 具有 NaCl 水溶液濃度的電極 A 和電極 B 上的發射層的 EL 強度。 g) 發射層在陽光、紫外光（365 nm）和浸漬氯化鈉水溶液下的照片。 h) 基于圖案化共面電極的 W-ELD 在 100 °C 空氣中保持 30 天的熱穩定性。
相關研究工作由河南大學Xin Wang課題組于2023年在線發表在《Advanced Functional Materials》期刊上，原文：Wearable Integrated Self-Powered Electroluminescence Display Device Based on All-In-One MXene Electrode for Information Encryption。
https://doi.org/10.1002/adfm.202307609
轉自《石墨烯研究》公眾號
