需要高效的催化劑來(lái)加速轉(zhuǎn)化并抑制多硫化物（LiPS）的穿梭，以促進(jìn)鋰硫（Li−S）電池的進(jìn)一步發(fā)展。金屬間硼化鈮（NbB
2）由于優(yōu)異的催化活性而具有無(wú)限的潛力。盡管如此，缺乏對(duì)催化的理性理解給催化劑的設(shè)計(jì)帶來(lái)了挑戰(zhàn)。本文合理設(shè)計(jì)了NbB
2/還原氧化石墨烯改性PP隔膜（NbB
2/rGO/PP）。至關(guān)重要的是，基于實(shí)驗(yàn)和多視角測(cè)量表征、從頭分子動(dòng)力學(xué)（AIMD）和密度泛函理論（DFT），深入了解 NbB
2 對(duì) LiPS 的催化機(jī)制。研究發(fā)現(xiàn)，與 NbB2 中的 LiPS 相互作用的實(shí)際催化劑是具有氧化層 (O
2−NbB
2) 的鈍化表面，該氧化層是通過(guò) B−O−Li 和 Nb−O−Li 鍵發(fā)生的，而不是干凈的 NbB
2 表面。并且Li
2S的分解勢(shì)壘大幅降低，在Nb−O和B−O表面上分別從3.390下降到0.93和0.85 eV，并且Li+擴(kuò)散率快。因此，以NbB
2/rGO/PP作為功能隔膜的電池在100次循環(huán)后在1C下實(shí)現(xiàn)了873 mAh g
−1的高放電容量。此外，即使在 7.06 mg cm
−2 的高硫負(fù)載量下，NbB
2/rGO/PP 的優(yōu)點(diǎn)也能有效保持，而不會(huì)顯著減少，并且電解質(zhì)/硫比為 8 μL mg−1 s 的低水平。這項(xiàng)研究增強(qiáng)了我們對(duì)Li−S系統(tǒng)催化機(jī)制的理解，并為開(kāi)發(fā)抗中毒的電催化劑提供了一種有前途的方法。

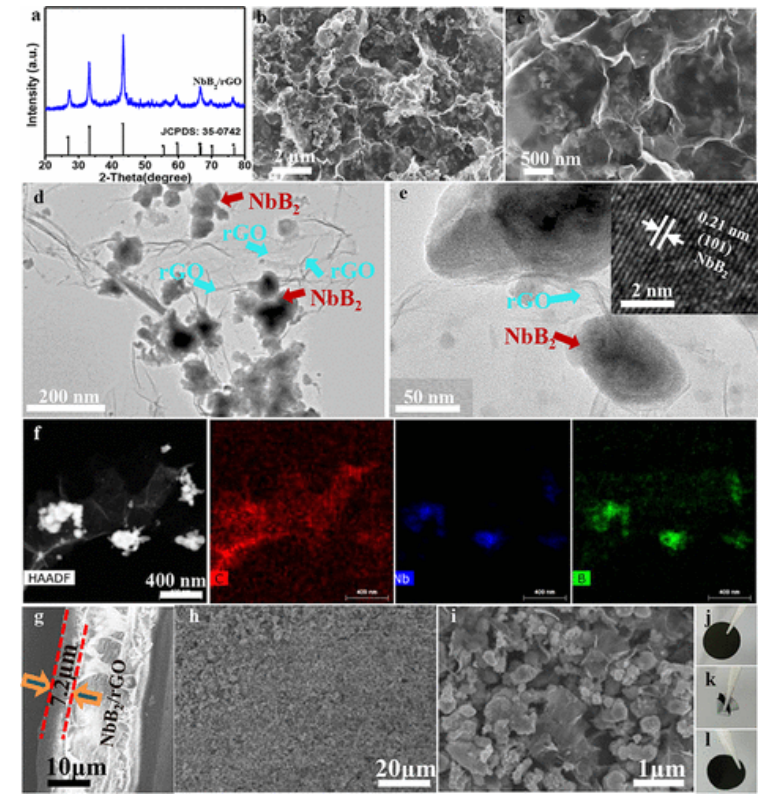

Fig 1. NbB
2/rGO 的 XRD 譜 (a) 和 SEM 圖像 (b, c)、具有相應(yīng)元素映射的 TEM 圖像 (d−f)、NbB
2/rGO/PP 平面和橫截面的 SEM 圖像 (g−i) 以及照片NbB
2/rGO/PP 彎曲前后的狀態(tài) (j−l)。
Fig 2. PP和NbB
2/rGO的（a）循環(huán)性能，（b）充放電曲線，（c）C1和C2階段相應(yīng)的放電容量，（b），（d）倍率容量，（e，f）放電曲線在不同倍率下，（g）高負(fù)載情況下正極的循環(huán)性能，（h）與之前的報(bào)告比較，以及（i）低電解質(zhì)使用情況下的循環(huán)性能。插圖為PP和NbB
2/rGO不同階段容量貢獻(xiàn)率圖。

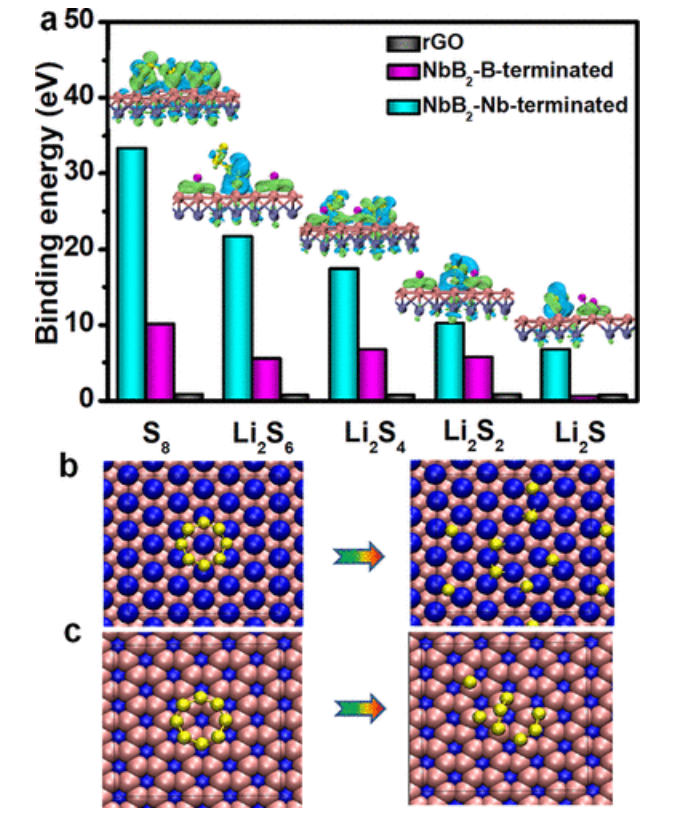

Fig 3. (a) 計(jì)算出的 Li
2Sn 在 NbB
2（B 端和 Nb 端）清潔表面上的結(jié)合能，吸附在 (b) Nb 和 (c) B 表面系統(tǒng)上的 S
8 的相應(yīng)結(jié)構(gòu)與時(shí)間的關(guān)系。 Nb、B 和 S 原子分別用藍(lán)色、粉色和黃色球表示。
Fig 4. O
2 在 NbB

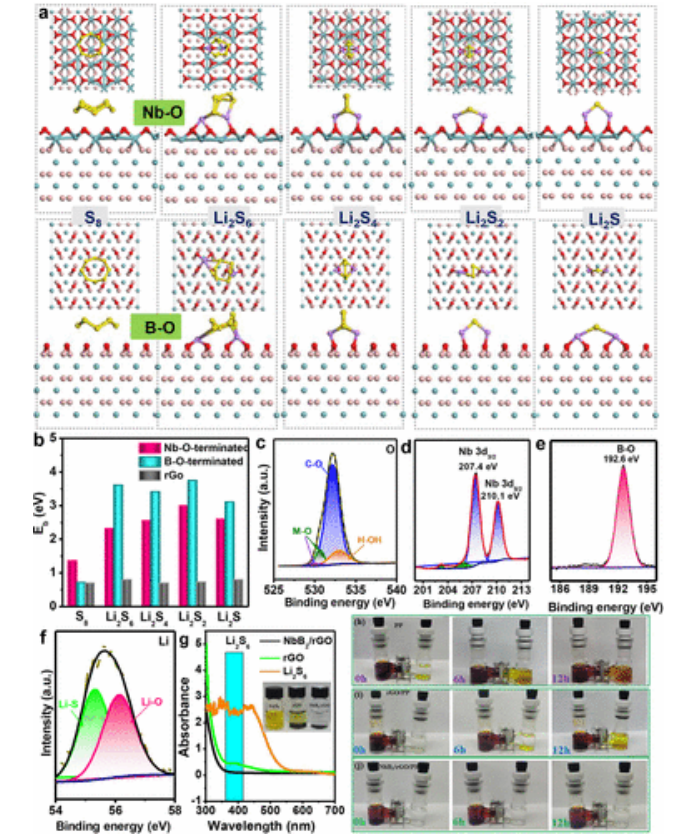

2 催化劑的 (a) Nb 表面和 (b) B 表面上的分解過(guò)程。 Nb、B 和 O 原子分別用青色、粉紅色和紅色球表示。 S
8 吸附在 (c) Nb−O 和 (d) B− O 表面體系上的相應(yīng)結(jié)構(gòu)隨時(shí)間的變化，其中 Nb、B 和 S 分別用藍(lán)色、粉色和黃色球表示。

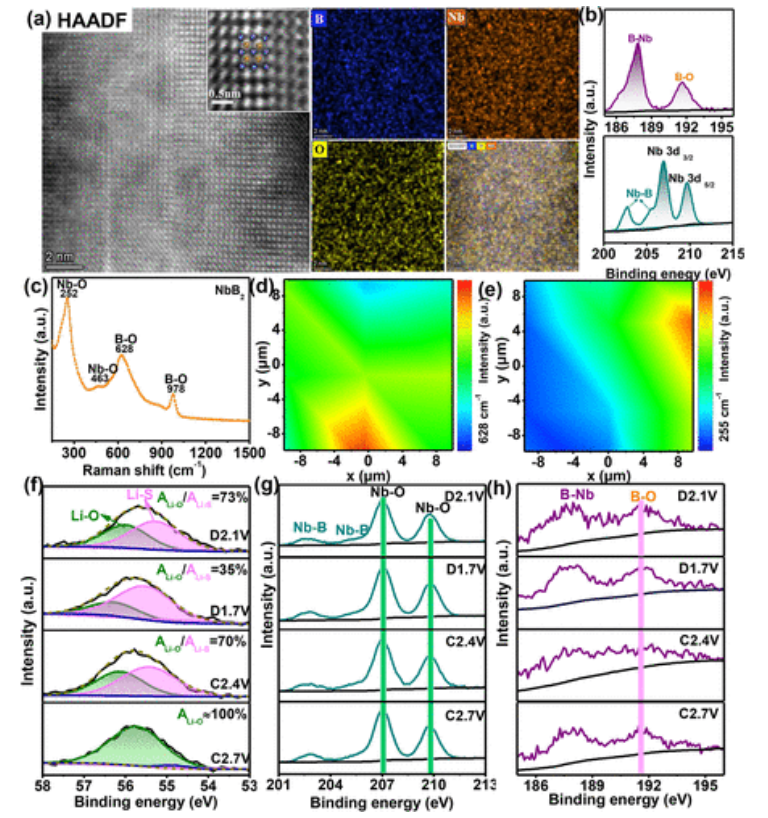

Fig 5. (a) NbB
2 的 AC-TEM 圖像和相應(yīng)的映射。 B、Nb 和 O 原子分別用藍(lán)色、橙色和黃色表示。 (b) NbB
2 的 B 1s 和 Nb 3d XPS 譜。 (c−e) NbB
2 的拉曼光譜以及 B−O 和 Nb−O 鍵的微拉曼圖譜。(f−h)在不同充電/放電狀態(tài)下獲得的NbB
2的Li 1s、B 1s和Nb 3d XPS。
Fig 6. (a) 多硫化鋰 (Li
2Sn) 在 O
2−NbB
2 上的吸附構(gòu)型，(b) 計(jì)算出的 Li
2Sn 在 NbB
2 上的結(jié)合能（B−O 端接和 Nb−O 端接），(c−f) 后 NbB
2/rGO 的 XPS 譜吸附 LiPS，（g）照片顯示裝有 LiPS 溶液的密封小瓶和吸附后相應(yīng)的紫外/可見(jiàn)光譜，以及（h−j）雙 L 滲透裝置分別在 PP、rGO/PP 和 NbB
2/rGO/PP 隔膜上的滲透實(shí)驗(yàn)。

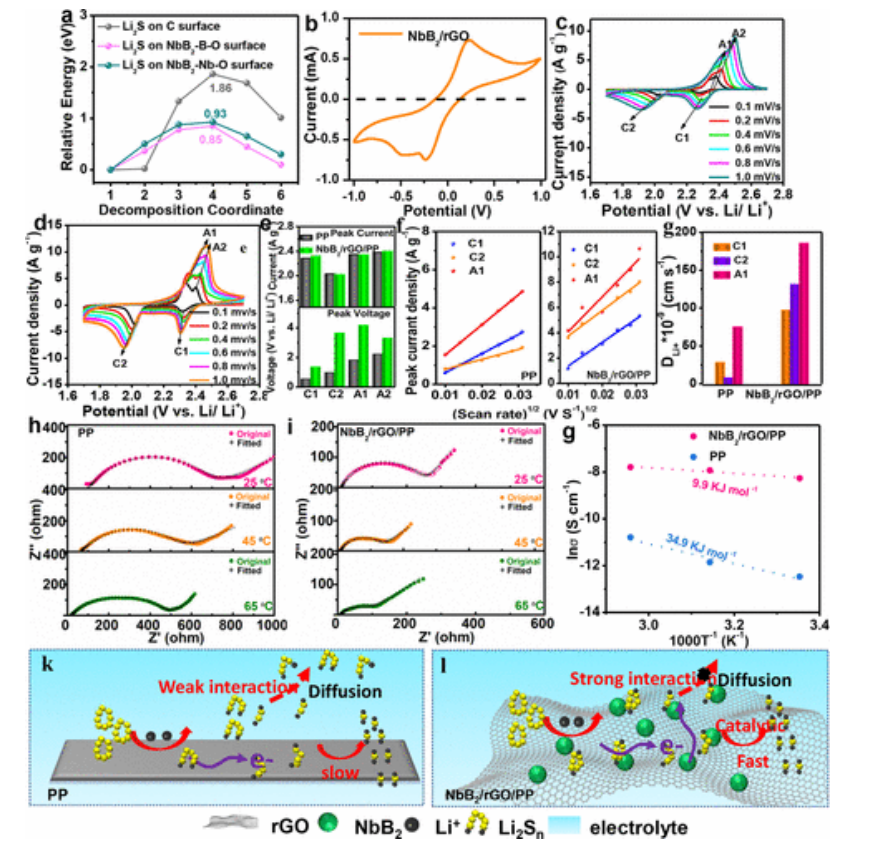

Fig 7.（a）Li
2S在NbB
2和rGO上的分解路徑和能壘，（b）掃描速率為1 mV s
-1時(shí)NbB
2/rGO對(duì)稱陰極的典型CV曲線，（c，d）不同掃描速率下的CV曲線， (e) 0.1 mV/s時(shí)的峰值電流和電壓，(f, g)掃描速率v
0.5與峰值電流I
peak的平方根與Li
+離子擴(kuò)散系數(shù)(D
Li+)值的對(duì)應(yīng)關(guān)系，(h−j) NbB
2/rGO/PP 和 PP 的原始和擬合的 EIS 譜和活化能 (Ea)，以及 (k, l) LiPSs 在 Li−S 電池中 PP 和 NbB
2/rGO 隔膜上的固定和轉(zhuǎn)化示意圖。

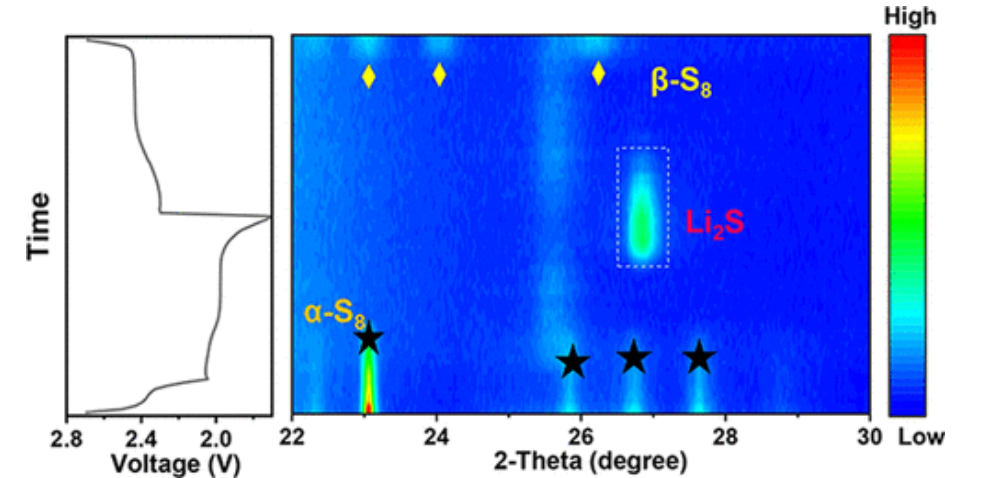

Fig 8. 采用 NbB
2/rGO/PP 的 Li−S 電池等高線圖中的原位 XRD 表征，并附有充放電曲線。

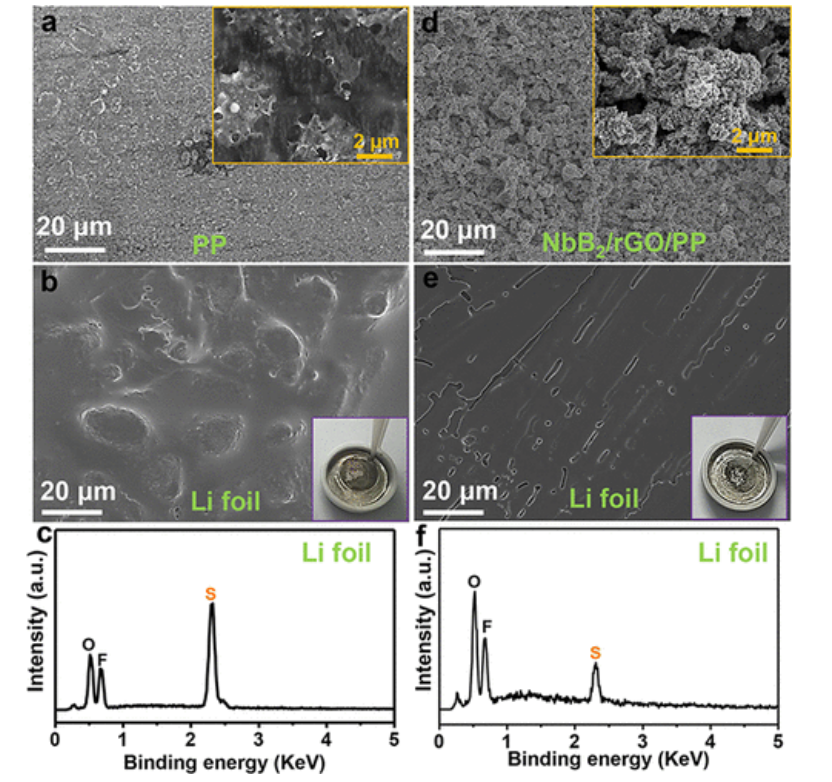

Fig 9. 循環(huán)后隔膜和鋰箔的形貌以及用 PP (a−c) 和 NbB
2/rGO/PP (d−f) 組裝的 Li−S 電池的相應(yīng)元素表征。
相關(guān)研究工作由江蘇師范大學(xué)Zhouyang Long，Xiao Yan課題組于2024年在線發(fā)表在《ACS NANO》期刊上，Niobium Boride/Graphene Directing High-Performance Lithium–Sulfur Batteries Derived from Favorable Surface Passivation，原文鏈接：
https://doi.org/10.1021/acsnano.3c12076
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
