石墨烯薄膜因其超高的導熱性能而被公認為優秀的散熱材料。一般來說，石墨烯薄膜以氧化石墨烯（GO）為原料，通過自組裝、碳化和石墨化過程制成。然而，碳化過程中大量氣體的產生和積累會產生很高的氣體壓力，從而導致有序堆疊結構的破壞，嚴重影響石墨烯薄膜的導熱性。在這項工作中，我們提出了一種二胺試劑交聯和還原 GO 的策略，以限制碳化過程中的體積膨脹。胺基團與含氧官能團（-COOH、-C-O-C）發生親核取代和縮合反應，形成-C-N鍵，通過改變化學結構來拓寬產氣溫度范圍。與二甲胺基丙胺和 N-異丙基乙二胺相比，含有對稱伯胺的乙二胺能與 GO 充分反應，形成堅固的結構。基于這些觀察結果，乙二胺改性薄膜顯示出比純石墨烯薄膜更低的膨脹率（115.2%）和更高的面內熱導率（∼1180 W m
-1 K
-1）（分別為 152.6% 和 ∼980 W m
-1 K
-1）。這項工作對制備高導熱性石墨烯薄膜具有重要意義。
圖1. (a-d）分別為 GOF、GOF-E、GOF-D 和 GOF-I 的截面掃描電鏡圖像。(e-h）分別為 rGOF、rGOF-E、rGOF-D 和 rGOF-I 的截面掃描電鏡圖像。

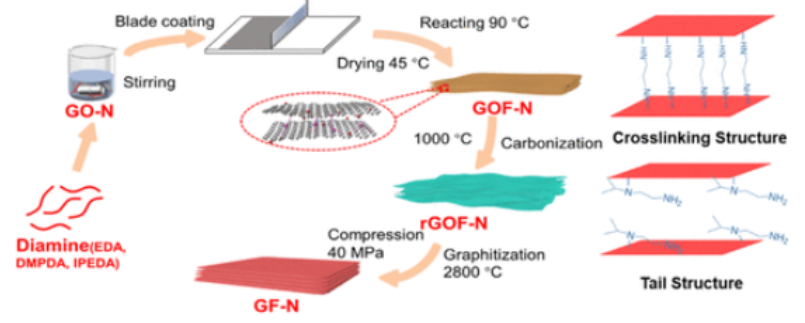

圖2. 胺改性石墨烯薄膜的制作示意圖。
圖3. 碳化后，(a) rGOF、(c) rGOF-E、(e) rGOF-D 和 (g) rGOF-I (g) 的剖面圖及其典型高度剖面圖（b、d、f 和 h）。

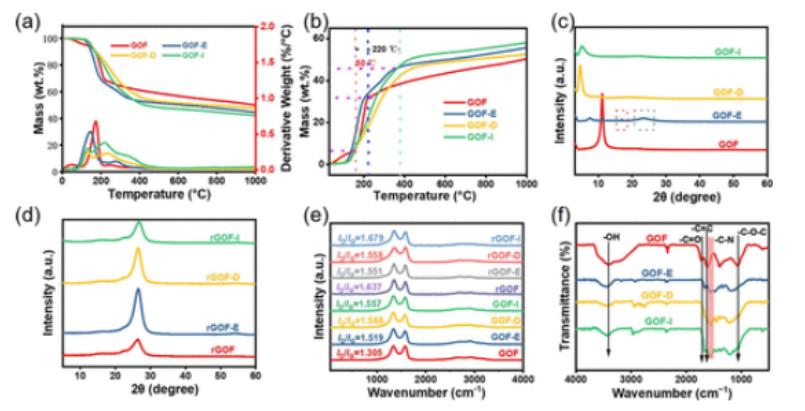

圖4. (a) TG-DTG 曲線；(b) 釋放氣體的質量比；(c) GOF、GOF-E、GOF-D 和 GOF-I 的 XRD 光譜。(d) rGOF、rGOF-E、rGOF-D 和 rGOF-I 的 XRD 圖譜。(e) 碳化前后 GOF 和胺改性薄膜的拉曼光譜。(f) GOF 和 GOF-E、GOF-D 和 GOF-I 的傅立葉變換紅外光譜。
.png)
圖5. 碳化前，(a) GOF、(c) GOF-E、(e) GOF-D 和 GOF-E (g) 的光學圖像及其 16 個位點的傅立葉變換紅外光譜（b、d、f 和 h）（左下方的藍點為測試起點，右上方的紅點為測試終點）。
圖6.(a) GOF 和胺改性薄膜的氧含量、(b) 氮含量和 (c) XPS 勘測光譜。(d) GOF-E、(e) GOF-D 和 (f) GOF-I 的 XPS N 1s 光譜。

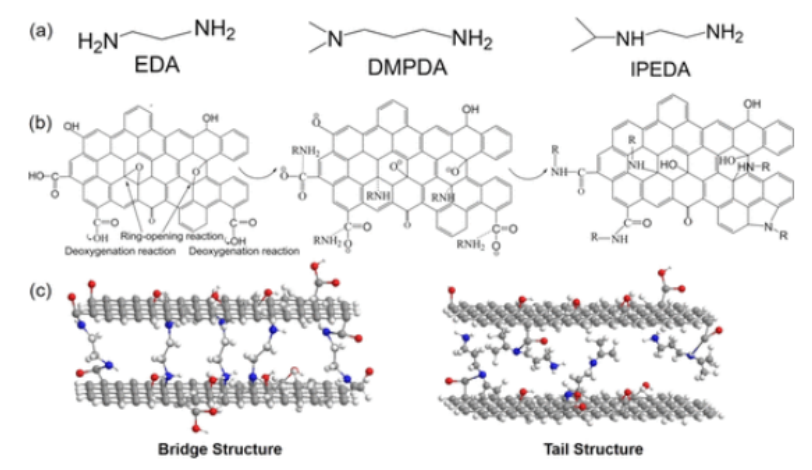

圖7. 交聯機理。(a) 短鏈脂肪胺的分子結構。(b) 氨基與 GO 的活性位點之間的反應機理。(c) 交聯結構。

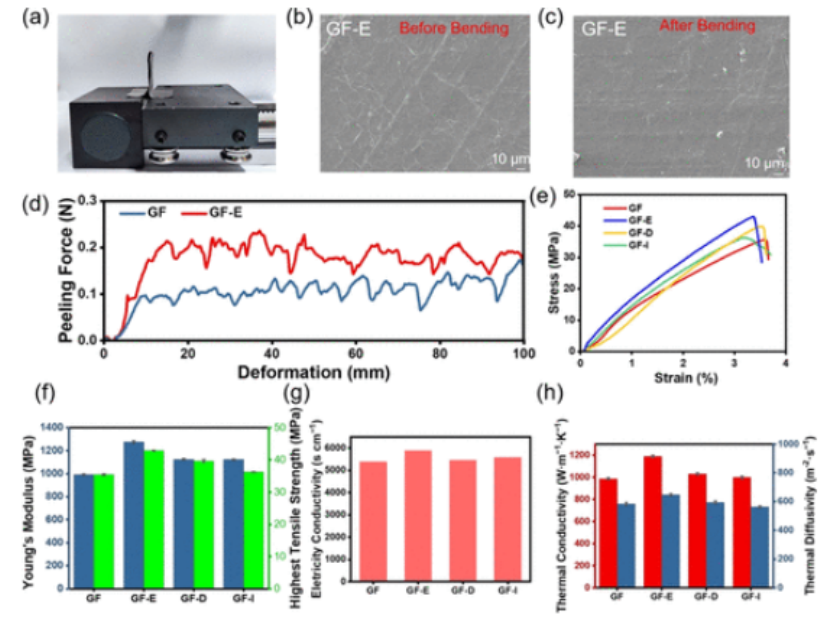

圖8. 薄膜的熱性能、機械性能和電性能。(a) 薄膜的彎曲測試。(b, c) 彎曲前后 GF-E 的掃描電鏡圖像。(d) GF 和 GF-E 的剝離力曲線。(e) GF、GF-E、GF-D 和 GF-I 的應力-應變曲線，(f) 楊氏模量和最高拉伸強度，(g) 導電性，以及 (h) 導熱性。
相關研究成果由中國科學院煤炭化學研究所Hui Jia、Dong Jiang和Cheng-Meng Chen等人2024年發表在ACS Applied Nano Materials (鏈接：https://doi.org/10.1021/acsanm.4c00958)上。原文：Crosslinking Strategy for Constraining the Structural Expansion of Graphene Films during Carbonization: Implications for Thermal Management
轉自《石墨烯研究》公眾號
