国产精品对白交换视频_在线精品福利_小雪奶水翁胀公吸小说_看黄色录像一级片_3级毛片儿日本三级毛片_青青激情视频

       MoS₂具有吸引人的二維(2D)片狀結構，為雙層電荷存儲提供了大的表面積和高的固有快速離子電導率;因此，它是一種很有前途的電極材料。然而，二維材料往往存在容易堆積的問題，這大大削弱了材料的固有優勢。將MoS₂設計成具有大比表面積的花朵形態，并與石墨烯結合，是解決MoS₂納米片堆積缺陷的可行方法。導電分子(CM)的苯基與芘基形成33.2°的夾角，用于斜支撐石墨烯層，獲得比表面積更大的石墨烯化合物。然后在改性材料表面生成Cu₂S/MoS₂納米球，提供Cu₂S/MoS₂@CM@rGO。在這里，設計并構建了Cu₂S/MoS₂@CM@rGO復合材料作為電池型超級電容器的電極材料。用Cu2S/MoS2@CM@rGO與AC(活性炭)組裝的ASC器件在36.9 Wh kg-1能量密度下的功率密度為981.8 W kg^-1。值得注意的是，當兩個固態ASCs串聯在一起時，一個小燈泡可以保持3分鐘的亮度，這表明Cu2S/MoS2@CM@rGO在儲能方面具有很高的潛力。

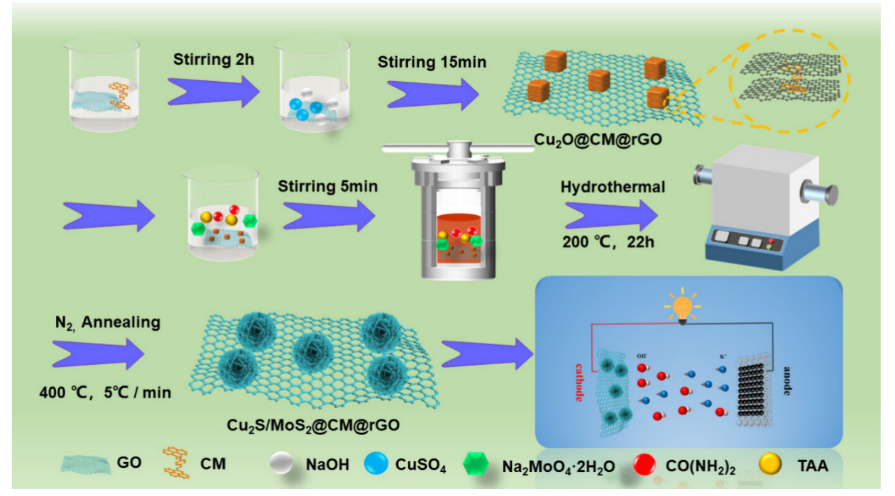

圖1. Cu₂S/MoS₂@CM@rGO制備原理圖。

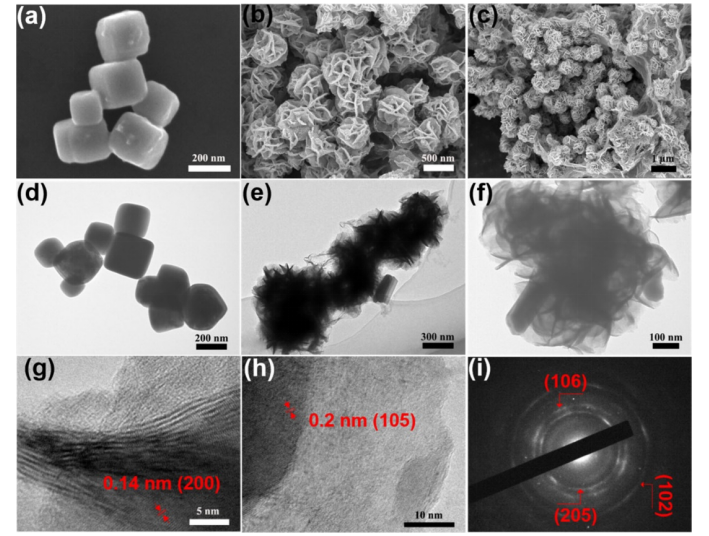

圖2. (a)不同放大倍數下Cu₂O和(b, c) Cu₂S/MoS₂@CM@rGO的SEM圖像。
(d, e, f) Cu₂O和Cu₂S/MoS₂@CM@rGO的TEM圖像(g, h) HRTEM圖像和(i) Cu₂S/MoS₂@CM@rGO的SAED圖像。

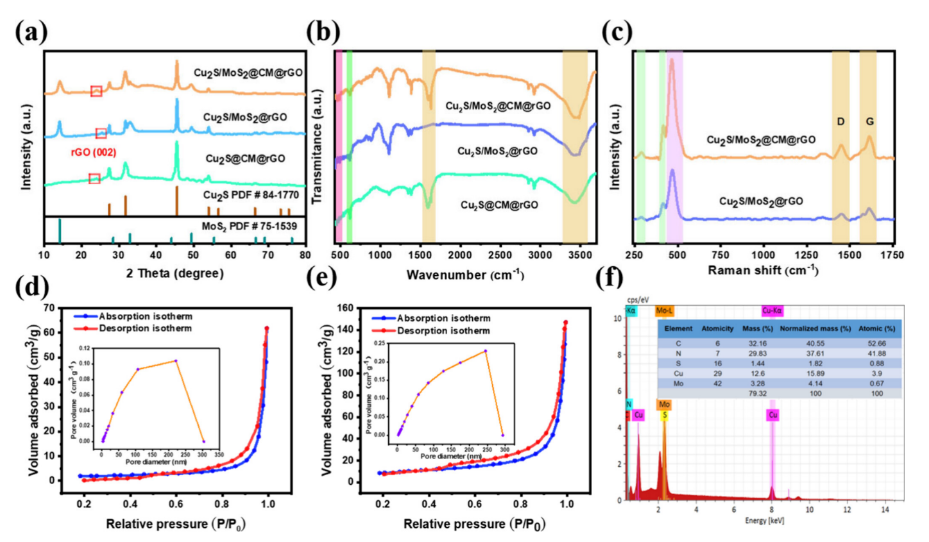

圖3. (a) Cu₂S/MoS₂@CM@rGO、Cu₂S@CM@rGO和Cu₂S/MoS2@rGO的XRD圖像。(b) Cu₂S/MoS₂@CM@rGO、Cu₂S@CM@rGO和Cu₂S/MoS2@rGO的FT-IR光譜。(c) Cu₂S/MoS₂@rGO和Cu₂S/MoS₂@CM@rGO的拉曼光譜。(d, e) Cu₂S/MoS₂@CM@rGO和Cu₂S/MoS₂@rGO的N₂吸附-解吸曲線及孔徑分布。(f) Cu₂S/MoS₂@CM@rGO的EDS譜。


圖4. (a) Cu₂S/MoS₂@CM@rGO的XPS測量譜，(b-f) Cu₂S/MoS₂@CM@rGO的C1s、S2p、Cu 2p和Mo 3d的XPS譜。

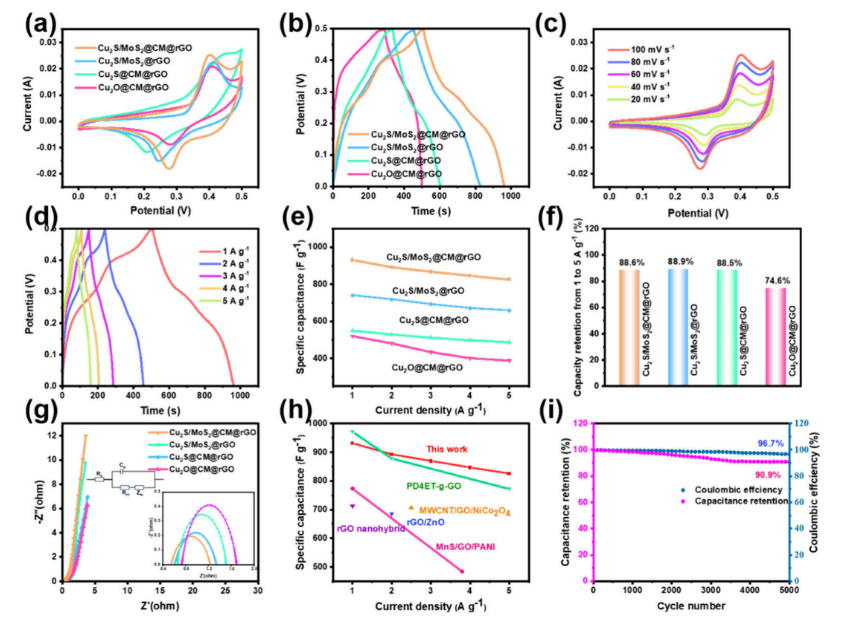

  圖5. (a) Cu₂S/MoS₂@CM@rGO、Cu₂S/MoS₂@rGO、Cu₂S@CM@rGO和Cu₂O@CM@rGO電極的CV曲線和(b) GCD曲線。(c) Cu₂S/MoS₂@CM@rGO電極的CV曲線和(d) GCD曲線。(g)Cu₂S/MoS₂@CM@rGO、Cu₂S/MoS₂@rGO、Cu₂S@CM@rGO和Cu₂O@CM@rGO電極及其等效電路的Nyquist圖。附圖顯示了擬合的EIS曲線。(h)最近報道了Cu₂S/MoS₂@CM@rGO與其他rGO基材料的比電容的比較。(i) Cu₂S/MoS₂@CM@rGO電極循環性能。

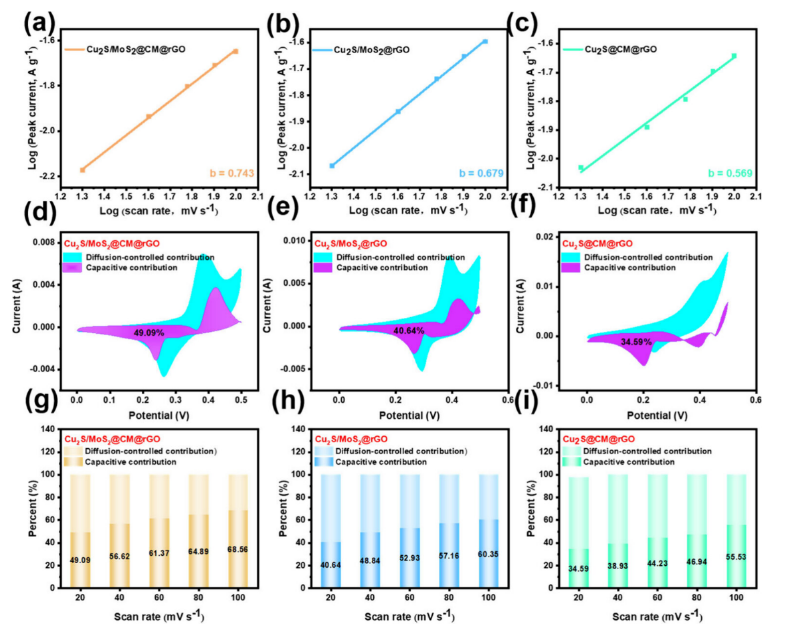

圖6. 以下電極(a) Cu₂S/MoS₂@CM@rGO， (b) Cu₂S/MoS₂@rGO， (c) Cu₂S@CM@rGO的陰極峰log i和log v圖。電容和擴散控制對(d) Cu₂S/MoS₂@CM@rGO，(e) Cu₂S/MoS₂@rGO和(f) Cu₂S@CM@rGO電極在20 mV s^-1下電荷存儲的貢獻。不同掃描速率下電極(g) Cu₂S/MoS₂@CM@rGO， (h) Cu₂S/MoS₂@rGO，(i) Cu₂S@CM@rGO的電容貢獻和擴散控制貢獻。

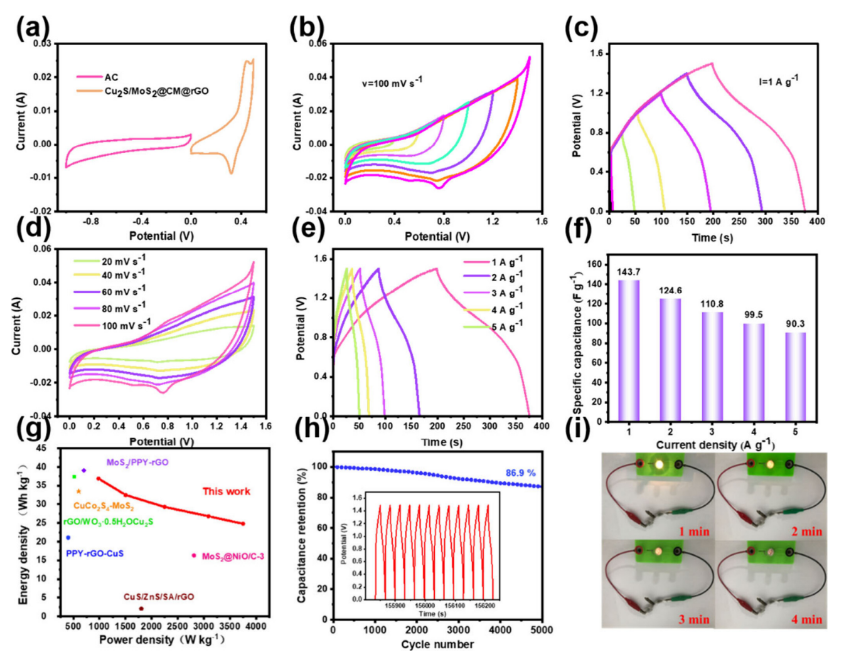

圖7.以下電極(a) Cu₂S/MoS₂@CM@rGO， (b) Cu₂S/MoS₂@rGO， (c) Cu₂S@CM@rGO的陰極峰log i和log v圖。電容和擴散控制對(d) Cu₂S/MoS₂@CM@rGO， (e) Cu₂S/MoS₂@rGO和(f) Cu₂S@CM@rGO電極在20 mV s^-1下電荷存儲的貢獻。不同掃描速率下電極(g) Cu₂S/MoS₂@CM@rGO， (h) Cu₂S/MoS₂@rGO， (i) Cu₂S@CM@rGO的電容貢獻和擴散控制貢獻。

        相關研究成果由青島大學Jiangtao Xu和Jingquan Liu課題組2024年發表在ACS Applied Nano Materials (鏈接：https://doi.org/10.1021/acsanm.4c02585)上。原文：Cu2S/MoS2 Nanospheres on Conductive Molecule Modified Reduced Graphene Oxide for Supercapacitors

轉自《石墨烯研究》公眾號
