A 原子與 MAX 相中的 MX 層的弱結(jié)合不僅使得選擇性蝕刻 A 層以制備 MXene 成為可能，還帶來了通過原位轉(zhuǎn)化構(gòu)建 A 衍生物/MXene 復(fù)合材料的機(jī)會。在這里，優(yōu)雅地設(shè)計了一種簡便且通用的氣固反應(yīng)系統(tǒng)，以構(gòu)建多維 MXene 基復(fù)合材料，包括 AlF
3納米棒/MXene、AlF
3納米晶體/MXene、無定形 AlF
3/MXene、A 填充碳納米管/MXene、層狀金屬硫族化物/MXene、MOF/MXene 等。合理提出了層間限制對晶體生長、催化行為、范德瓦爾斯異質(zhì)結(jié)構(gòu)構(gòu)建和配位反應(yīng)的內(nèi)在效應(yīng)機(jī)制。緊密的界面結(jié)合和不同組分的協(xié)同效應(yīng)使它們成為電化學(xué)應(yīng)用中有前景的活性材料。更具體地說，AlF
3納米棒/Nb
2C MXene 表現(xiàn)出對 Li
2S 和鋰多硫化物之間轉(zhuǎn)化的雙向催化活性，從而緩解了鋰硫電池中的穿梭效應(yīng)。

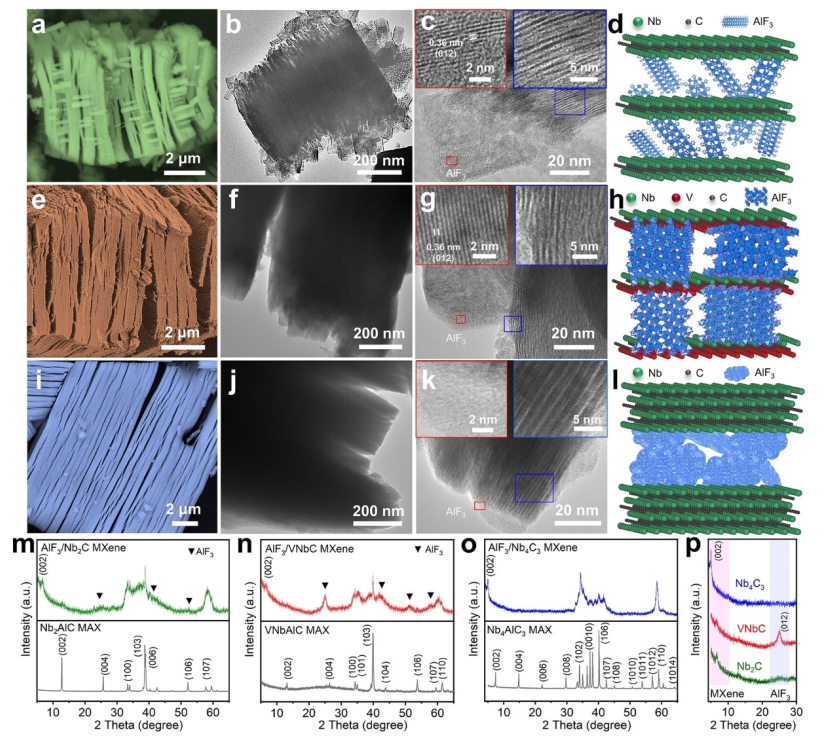

Fig 1. FESEM、TEM和HRTEM圖像，以及（a-d）AlF
3/Nb
2C多晶型;（e-h）AlF
3/VNbC多晶型;（i-l）AlF
3/Nb
4C
3多晶型的示意圖。MAX相和衍生的基于MXene的復(fù)合材料的XRD圖案：（m）Nb
2AlC MAX和AlF
3/Nb
2C MXene;（n）VNbAlC MAX和AlF
3/VNbC MXene;（o）Nb
4AlC
3 MAX和AlF
3/Nb
4C
3 MXene;（p）如所示的三種復(fù)合材料中MXene的（002）面和AlF
3的（012）面的比較。
Fig 2. (a)α-AlF
3/Nb
4C
3 MXene、非晶AlF
3/Nb
4C
3 MXene、α- AlF
3/Nb
2C MXene和α-AlF

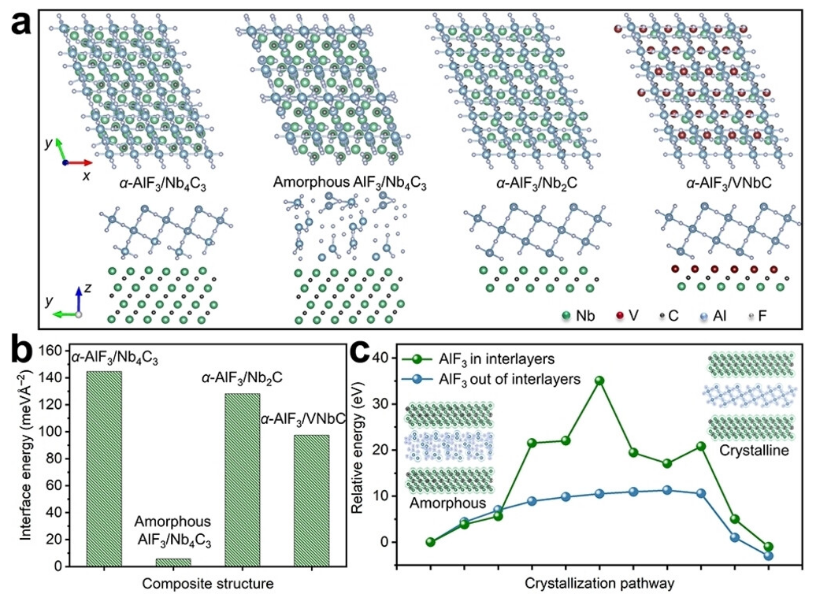

3/VNbC MXene界面結(jié)構(gòu)的俯視圖和側(cè)視圖（從左到右）以及（b）相應(yīng)的界面能。(c)Nb
4C
3中間層內(nèi)外非晶AlF
3晶化的能壘。

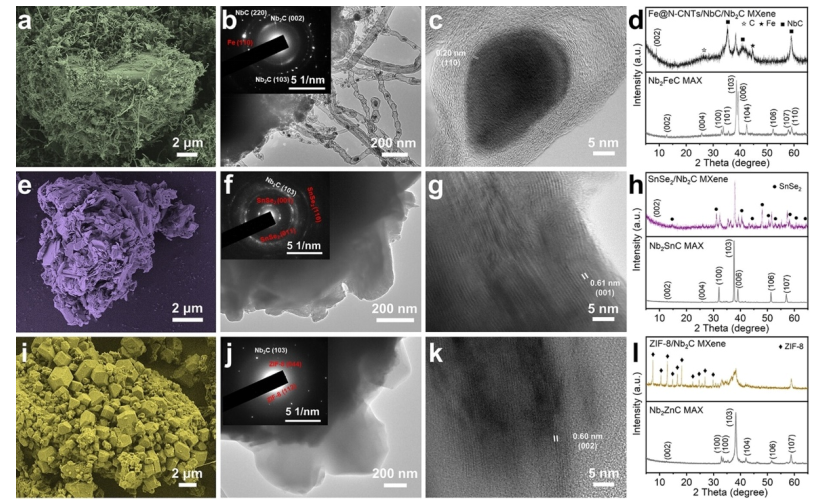

Fig 3. (a)Fe@N-CNTs/NbC/Nb
2C MXene的FESEM、（b）TEM和（c）HRTEM圖像，以及（d）Nb
2FeC和Fe@N-CNTs/NbC/Nb
2C MXene的XRD圖案;（e）SnSe
2/Nb
2C MXene的FESEM、（f）TEM和（g）HRTEM圖像，以及（h）Nb
2SnC和SnSe
2/Nb
2C MXene的XRD圖案;（i）ZIF-8/Nb
2C MXene的FESEM、（i）TEM和（k）HRTEM圖像，以及（l）Nb
2ZnC和ZIF-8/Nb
2C MXene的XRD圖案。圖（b、f和j）中的插圖為相應(yīng)的SAED圖案。
.png)
Fig 4. （a，b）在AlF
3/Nb
2C MXene和Nb
2C MXene上的Li
2S成核和分解測試。(c)具有AlF
3/Nb
2C MXene和Nb
2C MXene改性PP隔板和未改性PP隔板的電池的倍率性能。(d)具有改性（AlF
3/Nb
2C、Nb
2C）和未改性PP隔板的電池在0.2 ℃下的循環(huán)性能。(e)具有AlF
3/Nb
2C/PP隔板的電池在1 ℃下的長期循環(huán)性能，硫負(fù)載量為1.0和3.4mg cm
-2。
相關(guān)研究工作由濟(jì)南大學(xué)Changzhou Yuan團(tuán)隊于2024年在線發(fā)表在《Angew Chem》期刊上，In-Situ Construction of Functional Multi-Dimensional MXene-based Composites Directly from MAX Phases through Gas-Solid Reactions，原文鏈接：https://doi.org/10.1002/anie.202412898
轉(zhuǎn)自《石墨烯研究》公眾號
